Руководство по щеточному двигателю постоянного тока: как оно работает, основные характеристики и когда его использовать

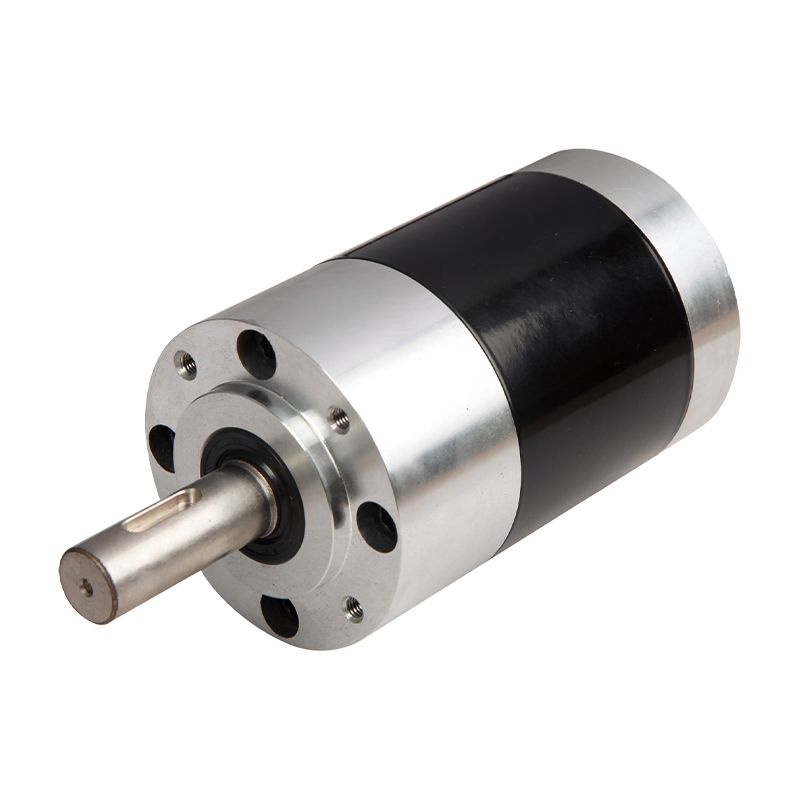

Коллекторный двигатель постоянного тока — одна из старейших и наиболее простых конструкций электродвигателей, которые до сих пор широко используются. Он преобразует электрическую энергию постоянного тока в механическое вращение, используя комбинацию стационарного магнитного поля и вращающейся обмотки якоря. От бесщеточного двигателя его отличает механическая система коммутации — пара угольных щеток, которые прижимаются к сегментированному медному коллекторному кольцу, установленному на валу ротора. Когда ротор вращается, щетки замыкают и разрывают контакт с последовательными сегментами коммутатора, автоматически переключая направление тока в обмотках якоря для поддержания непрерывного вращения в одном направлении.

Принцип работы прост: ток течет от источника питания через одну щетку в коллектор, через обмотки якоря, обратно через коммутатор ко второй щетке и возвращается в источник питания. Проводники с током в якоре находятся внутри магнитного поля, создаваемого либо постоянными магнитами, либо обмотками возбуждения. Взаимодействие между этим магнитным полем и током в проводниках якоря создает силу, описываемую законом силы Лоренца, которая вращает якорь. Коммутатор гарантирует, что при вращении якоря направление тока в каждой обмотке меняется в нужный момент, чтобы крутящий момент постоянно действовал в одном и том же направлении вращения.

Такая самокоммутируемая конструкция означает, что для работы коллекторного двигателя постоянного тока требуется только источник постоянного тока и никакой внешней электроники. Подайте напряжение и он начнет вращаться. Поменяйте полярность и он закрутится в другую сторону. Эта простота сохраняет актуальность коллекторных двигателей на протяжении более столетия, даже несмотря на то, что технологии бесщеточных двигателей и двигателей переменного тока стали более зрелыми.

Основные типы коллекторных двигателей постоянного тока

Коллекторные двигатели постоянного тока не представляют собой единый продукт — это семейство конструкций со существенно разными скоростно-моментными характеристиками в зависимости от того, как генерируется магнитное поле и как соединены цепи возбуждения и якоря.

Щеточный двигатель постоянного тока с постоянными магнитами (PMDC)

Двигатель постоянного тока с постоянными магнитами, наиболее распространенный тип в устройствах малой и средней мощности, использует фиксированные магниты — обычно ферритовые или редкоземельные неодимовые — для создания поля статора вместо намотанных катушек. Поскольку нет отдельной обмотки возбуждения для питания или управления, двигатели PMDC компактны, эффективны и имеют линейную зависимость скорости от крутящего момента: скорость падает пропорционально увеличению крутящего момента, что упрощает их моделирование и управление. Они являются стандартным выбором для аккумуляторных инструментов, автомобильных приводов, мелкой бытовой техники и хобби в диапазоне 3–48 В. Основное ограничение заключается в том, что напряженность магнитного поля фиксируется магнитами и не может быть отрегулирована, поэтому управление скоростью должно достигаться за счет напряжения якоря или ШИМ, а не за счет ослабления поля.

Серийный коллекторный двигатель постоянного тока

В двигателе постоянного тока с последовательной обмоткой обмотка возбуждения соединена последовательно с якорем, поэтому через обе обмотки течет одинаковый ток. Это создает чрезвычайно высокий пусковой момент — поле наиболее сильное при максимальном токе якоря, который возникает при низкой скорости и остановке — что делает серийные двигатели идеальными для применений с тяжелыми пусковыми нагрузками, таких как электрические краны, тяговые приводы и стартеры в двигателях внутреннего сгорания. Недостатком является нестабильное регулирование скорости: при уменьшении нагрузки ток падает, поле ослабевает и скорость резко возрастает. Слегка нагруженный или ненагруженный серийный двигатель может привести к опасному превышению скорости. По этой причине коллекторные двигатели постоянного тока с последовательной обмоткой практически никогда не используются в приложениях, где нагрузка может быть полностью снята во время работы.

Двигатель постоянного тока с шунтовой обмоткой

Двигатель с шунтовой обмоткой соединяет обмотку возбуждения параллельно (шунт) с якорем поперек напряжения питания. Поскольку ток возбуждения зависит только от напряжения питания, а не от тока нагрузки, поле остается почти постоянным независимо от нагрузки якоря. Это обеспечивает шунтовым двигателям отличное регулирование скорости: скорость остается относительно постоянной при увеличении нагрузки, обычно варьируясь всего на 5–15% от холостого хода до полной нагрузки. Двигатели постоянного тока с шунтовой обмоткой используются в станках, печатных станках и промышленных приводах, где важна постоянная скорость при различных нагрузках. Они также позволяют ослабить поле для работы на скорости выше базовой за счет уменьшения тока возбуждения, расширяя полезный диапазон скоростей.

Щеточный двигатель постоянного тока с составной обмоткой

Двигатели со смешанной обмоткой сочетают в себе как последовательные, так и шунтирующие обмотки возбуждения. Кумулятивная составная конфигурация, в которой обе обмотки создают поля в одном направлении, обеспечивает компромисс между высоким пусковым моментом последовательного двигателя и стабильным регулированием скорости шунтирующего двигателя. Это делает составные двигатели хорошо подходящими для применений с большими периодическими скачками нагрузки, таких как прессы, лифты и компрессоры, где двигатель должен выдерживать внезапные большие нагрузки без чрезмерного падения скорости. Дифференциальная составная обмотка (противоположные направления поля) на практике применяется редко из-за нестабильных рабочих характеристик.

Щеточный двигатель постоянного тока без сердечника

В двигателях постоянного тока без сердечника железный сердечник ротора заменен самонесущей цилиндрической обмоткой, которая вращается внутри магнитного поля статора. Удаление железного сердечника устраняет потери в железе (гистерезис и потери на вихревые токи) и значительно снижает инерцию ротора. Результатом является чрезвычайно быстрая электрическая и механическая реакция — коллекторные двигатели постоянного тока без сердечника могут разгоняться до полной скорости за миллисекунды, а не за десятки миллисекунд — а также очень плавное вращение без заеданий на низких скоростях. Эти свойства делают бессердечниковые двигатели предпочтительным выбором для прецизионных применений: медицинских приборов, аэрокосмических приводов, приводов объективов камер, перьевых плоттеров и высокоскоростных стоматологических наконечников. Обычно они имеют небольшие физические размеры и работают в диапазоне 3–24 В, а выходная мощность редко превышает несколько сотен ватт.

Объяснение основных характеристик

Уверенное чтение технических данных коллекторного двигателя постоянного тока требует понимания того, что на самом деле означает каждый параметр на практике — и что происходит, когда вы выходите за его пределы.

Кривая скорость-крутящий момент — единственный наиболее полезный инструмент для понимания рабочего диапазона коллекторного двигателя постоянного тока. Для коллекторного двигателя с постоянными магнитами эта кривая представляет собой прямую линию от скорости холостого хода (максимальная скорость, нулевой крутящий момент) до остановки (нулевая скорость, максимальный крутящий момент). Номинальная непрерывная рабочая точка двигателя находится где-то на этой линии и ограничена температурными ограничениями. Любая рабочая точка за пределами непрерывной номинальной линии допускается только периодически, на достаточно короткий период времени, чтобы температура обмотки не превышала предел класса изоляции — обычно 130 °C для изоляции класса B и 155 °C для класса F.

Коллекторный двигатель постоянного тока или бесщеточный двигатель постоянного тока: когда использовать каждый из них

Выбор между щеточным и бесщеточным двигателем является одним из наиболее частых решений при выборе двигателя. У каждой технологии есть настоящий дом — ни одна из них не является универсально превосходящей.

Выбирайте коллекторный двигатель постоянного тока, когда первоначальные затраты и простота управления перевешивают проблемы долгосрочного обслуживания — например, в бытовой технике с определенным сроком службы, роботах-любителях, мелкосерийной автоматизации или в любых приложениях, где замена щеток является приемлемой задачей планового обслуживания. Выбирайте бесщеточный вариант, когда двигатель будет работать непрерывно в течение многих лет, когда эффективность напрямую влияет на эксплуатационные расходы или срок службы батареи, когда необходимо свести к минимуму электромагнитные помехи или когда приложение не может выдерживать простои из-за технического обслуживания — например, в медицинских устройствах, промышленной автоматизации или герметичном оборудовании.

Методы управления скоростью коллекторных двигателей постоянного тока

Одним из наиболее практических преимуществ коллекторных двигателей постоянного тока является ряд хорошо зарекомендовавших себя недорогих методов управления скоростью, доступных разработчику.

Широтно-импульсная модуляция (ШИМ) через H-мост

ШИМ является доминирующим методом управления коллекторными двигателями постоянного тока в современных приложениях. Микросхема драйвера двигателя, выполненная в виде H-моста, включает и выключает напряжение питания двигателя с фиксированной частотой, обычно 10–20 кГц. Среднее напряжение, подаваемое на двигатель, и, следовательно, его скорость, определяется рабочим циклом: рабочий цикл 75% при напряжении 12 В обеспечивает эквивалент примерно 9 В. В конфигурации H-моста используются четыре переключающих транзистора, расположенных так, что двигатель может вращаться в обоих направлениях путем изменения направления активной пары, что обеспечивает двунаправленную работу с одним чипом драйвера. К распространенным микросхемам H-моста относятся L298N (до 2 А на канал), TB6612FNG (непрерывный ток 1,2 А, предпочтителен для проектов микроконтроллеров из-за совместимости на логическом уровне) и DRV8833 (1,5 А, компактный размер, встроенное ограничение тока). Для более мощных коллекторных двигателей доступны дискретные H-мосты MOSFET или специальные модули драйверов двигателей с током 10 А, 20 А или более.

Управление с обратной связью с энкодером или обратной связью от тахометра

ШИМ-управление с разомкнутым контуром устанавливает скорость двигателя, устанавливая рабочий цикл, но фактическая скорость вала меняется в зависимости от нагрузки — по мере увеличения нагрузки скорость падает. В приложениях, требующих точной и постоянной скорости независимо от изменения нагрузки, контур управления замыкается датчиком обратной связи. Квадратурный энкодер, установленный на валу или выходе двигателя, передает данные о положении и скорости на ПИД-регулятор, работающий на микроконтроллере или специальном контроллере движения. ПИД-алгоритм сравнивает измеренную скорость с заданным значением и корректирует рабочий цикл в реальном времени для компенсации. Этот подход является стандартным для станков с ЧПУ, роботизированных соединений и любых систем, где важна точность положения и скорости. Магнитные энкодеры предпочтительнее использовать в пыльных или подверженных вибрации средах; оптические энкодеры обеспечивают более высокое разрешение в чистых средах.

Управление током возбуждения (двигатели с возбуждением возбуждения)

Для двигателей постоянного тока с шунтовой обмоткой и комбинированной обмоткой скорость также можно регулировать путем изменения тока возбуждения независимо от напряжения якоря. Уменьшение тока возбуждения ослабляет магнитное поле, что уменьшает противо-ЭДС и позволяет двигателю вращаться быстрее при заданном напряжении якоря — метод, называемый ослаблением поля. Это расширяет полезный диапазон скоростей двигателя сверх базовой скорости, установленной номинальным напряжением якоря, за счет снижения доступного крутящего момента. Ослабление поля обычно используется в промышленных регулируемых приводах станков, намоточных машин и прокатных станов, где требуется широкий диапазон скоростей.

Динамическое и рекуперативное торможение

Коллекторные двигатели постоянного тока можно активно тормозить без механических фрикционных тормозов. При динамическом торможении происходит короткое замыкание клемм двигателя через резистор при прекращении сигнала привода — двигатель действует как генератор, преобразуя кинетическую энергию в тепло в резисторе и быстро замедляясь. Регенеративное торможение идет дальше: вместо рассеивания энергии в виде тепла рекуперативный привод возвращает энергию торможения обратно в источник питания или аккумулятор. Это стандартный метод торможения в электромобилях, вилочных погрузчиках и рекуперативных промышленных приводах, где рекуперация энергии значительно увеличивает запас хода или снижает эксплуатационные расходы.

Реальное применение коллекторных двигателей постоянного тока

Несмотря на конкуренцию со стороны технологий бесщеточных и шаговых двигателей, коллекторные двигатели постоянного тока остаются доминирующим выбором в широком спектре применений, где их стоимость, простота и управляемость обеспечивают решающее преимущество.

• Автомобильные системы: Электрические стеклоподъемники, регуляторы сидений, приводы люка в крыше, двигатели вентиляторов системы отопления, вентиляции и кондиционирования воздуха, двигатели стеклоочистителей и приводы зеркал почти всегда представляют собой коллекторные двигатели постоянного тока с напряжением 12 В. Четко определенное напряжение в автомобильной среде (номинальное 12 В), умеренные рабочие циклы и невысокая стоимость делают коллекторные двигатели практическим стандартом для этих функций. Типичный пассажирский автомобиль содержит 20–40 небольших коллекторных двигателей постоянного тока.
• Электроинструменты: Сетевые электрические дрели, циркулярные пилы, угловые шлифовальные машины и лобзики исторически использовали коллекторные двигатели постоянного тока с серийной обмоткой или постоянными магнитами из-за их высокой удельной мощности и простых характеристик скорости и крутящего момента. В то время как аккумуляторные инструменты быстро переходят на бесщеточные двигатели для увеличения срока службы, в сетевых инструментах по-прежнему широко используются коллекторные двигатели из-за более низкой стоимости при эквивалентной выходной мощности.
• Бытовая электроника и бытовая техника: Электрические зубные щетки, фены, блендеры, кухонные комбайны и небольшие вентиляторы используют небольшие щеточные двигатели с постоянными магнитами. Их очень низкая стоимость единицы продукции и приемлемый срок службы для потребительских товаров (обычно 3–7 лет) делают их стандартными для крупносерийных устройств.
• Робототехника и хобби-проекты: Роботы, управляемые Arduino, радиоуправляемые автомобили, аниматроника и образовательные робототехнические платформы почти всегда начинаются с коллекторных двигателей постоянного тока, поскольку ими можно управлять напрямую от широко доступных модулей H-моста с минимальными знаниями в области электроники. Обширная экосистема совместимых микросхем драйверов и линейная, предсказуемая кривая скорость-крутящий момент упрощают создание прототипов на ранних стадиях.
• Промышленные приводы и конвейеры: В приводах конвейеров малой мощности, приводах клапанов, приводах заслонок и погрузочно-разгрузочном оборудовании в нижней части диапазона мощности по-прежнему используются шунтовые и коллекторные двигатели с составной обмоткой, особенно в приложениях с существующей инфраструктурой постоянного тока или там, где простота привода постоянного тока с тиристорным управлением предпочтительнее инверторной системы переменного тока.
• Медицинские и точные инструменты: без сердечника коллекторные двигатели постоянного тока приводят в действие хирургические инструменты, инфузионные насосы, офтальмологические инструменты и прецизионные дозирующие системы, где плавное, низкоскоростное вращение без заеданий и быстрый динамический отклик важнее, чем срок службы, не требующий технического обслуживания, и где возможность проверки и замены щеток является приемлемым компромиссом.

Понимание износа щеток и ухода за ними

Угольные щетки и коллектор являются основными изнашиваемыми компонентами коллекторного двигателя постоянного тока, и правильное обращение с ними является ключом к увеличению срока службы и предотвращению незапланированных сбоев.

Как изнашиваются щетки

Угольные щетки изнашиваются в результате сочетания механического истирания вращающейся поверхности коллектора и электрохимической эрозии из-за дуги, которая возникает каждый раз, когда щетка переходит между сегментами коллектора. Тонкая пленка оксида меди и графита, называемая патиной или пленкой, образуется на поверхности коллектора во время нормальной работы и фактически снижает трение и скорость износа. Нарушение этой пленки при использовании неподходящих щеток, работе в чрезмерно сухих или влажных условиях или работе двигателя со значительным искрением ускоряет износ. Типичный срок службы щеток коллекторного двигателя постоянного тока при непрерывной работе колеблется от 500 часов для легкого потребительского двигателя до 3000 часов и более для двигателя промышленного класса с высококачественными графитовыми щетками и надлежащим уходом за поверхностью коллектора.

Признаки того, что щетки нуждаются в замене

• Повышенное видимое искрение на границе раздела щетка-коллектор во время работы, видимое в виде бело-голубого свечения в затемненном помещении.
• Повышенный электрический шум или электромагнитные помехи, воздействующие на расположенную рядом электронику, вызванные неравномерным контактом из-за неравномерного износа щеток.
• Снижение крутящего момента или скорости двигателя при том же напряжении питания, что указывает на более высокое контактное сопротивление щетки по мере ухудшения качества поверхности щетки.
• Длина щетки равна минимальной отметке производителя или ниже — обычно указывается канавкой износа или минимальным размером, напечатанным на корпусе щетки.
• Скопление черной углеродистой пыли внутри корпуса двигателя, что указывает на ускоренный износ щеток из-за искрения или сухого коллектора.

Уход за коммутатором

Поверхность коллектора должна быть гладкой, цилиндрической, средне-коричневого цвета от здоровой пленки патины. Канавки, порезанные изношенными щетками, плоские пятна из-за неравномерного износа или черные подгоревшие пятна из-за чрезмерного искрообразования – все это требует корректирующих действий. Легкое окисление поверхности можно отполировать с помощью палочки для чистки коллектора (графитовой палочки или коллекторного камня), нанесенной на вращающийся коллектор, не разбирая двигатель. Более глубокие канавки и овальность требуют механической обработки — поворота коллектора на токарном станке для восстановления концентричности — после чего слюдяную изоляцию между сегментами коллектора необходимо подрезать, чтобы предотвратить ее выступание над медной поверхностью. Эти процедуры значительно продлевают срок службы двигателя и являются стандартной практикой в ​​программах технического обслуживания промышленных двигателей.

Как правильно выбрать коллекторный двигатель постоянного тока для вашего применения

Ошибки при выборе двигателя распространены и дорого обходятся. Эта практическая основа гарантирует, что вы учитываете параметры, которые фактически определяют, будет ли двигатель надежно работать в вашем приложении.

• Сначала определите требования к крутящему моменту: Рассчитайте крутящий момент, который требуется вашей нагрузке на выходном валу двигателя, включая трение, инерцию во время ускорения и любые пиковые нагрузки в худшем случае. Добавьте запас прочности 25–30%. Это ваш минимальный непрерывный крутящий момент — не выбирайте двигатель, номинальный крутящий момент которого ниже этого значения.
• Определить необходимую скорость: Установите диапазон скоростей выходного вала, необходимый для вашего применения. Помните, что фактическая рабочая скорость двигателя под нагрузкой будет на 10–20 % ниже значения скорости холостого хода, указанного в паспорте. Выберите двигатель, скорость которого при ожидаемом рабочем крутящем моменте соответствует вашим требованиям, а не тот, чья скорость на холостом ходу соответствует вашим требованиям.
• Сопоставьте напряжение с вашим блоком питания: Выберите двигатель, рассчитанный на напряжение, доступное в вашей системе. Использование двигателя 12 В от источника питания 24 В значительно сократит срок его службы. Если ваше напряжение питания является переменным (системы с батарейным питанием), используйте в качестве расчетной точки номинальное напряжение среднего заряда, а не пиковое или минимальное напряжение заряда.
• Убедитесь, что драйвер может справиться с током остановки: Ток останова коллекторного двигателя постоянного тока обычно в 5–10 раз превышает ток холостого хода. Подберите драйвер двигателя и источник питания таким образом, чтобы он был источником этого тока во время запуска и в условиях застревания, или добавьте ограничение тока в драйвер, чтобы защитить двигатель и электронику от продолжительных остановок.
• Оцените рабочий цикл и тепловые требования: Если двигатель работает непрерывно, выберите двигатель, рассчитанный на режим S1 (непрерывный) с требуемым крутящим моментом. Для прерывистого режима работы определите время включения, время выключения и пиковый крутящий момент во время периода включения, а затем убедитесь, что тепловая модель двигателя показывает, что температура обмотки остается в пределах класса изоляции в течение всего рабочего цикла.
• Учитывайте окружающую среду: Стандартные коллекторные двигатели постоянного тока имеют открытый корпус и не имеют защиты. Для пыльных, влажных или промывных сред выбирайте двигатели со степенью защиты IP или закрытые двигатели с герметичными щеточными камерами. Во взрывоопасных средах используйте двигатели с рейтингом ATEX. Для пищевой и фармацевтической промышленности подтвердите соответствие смазочных материалов (смазка NSF H1 для зон случайного контакта с пищевыми продуктами).
• Фактор ожидаемого срока службы: Если двигатель должен проработать 5000 часов без обслуживания, коллекторный двигатель, вероятно, будет неправильным выбором — рассмотрите вариант бесщеточного. Если срок службы продукта составляет 2–3 года при периодическом использовании, коллекторные двигатели хорошо подходят и значительно более рентабельны.
