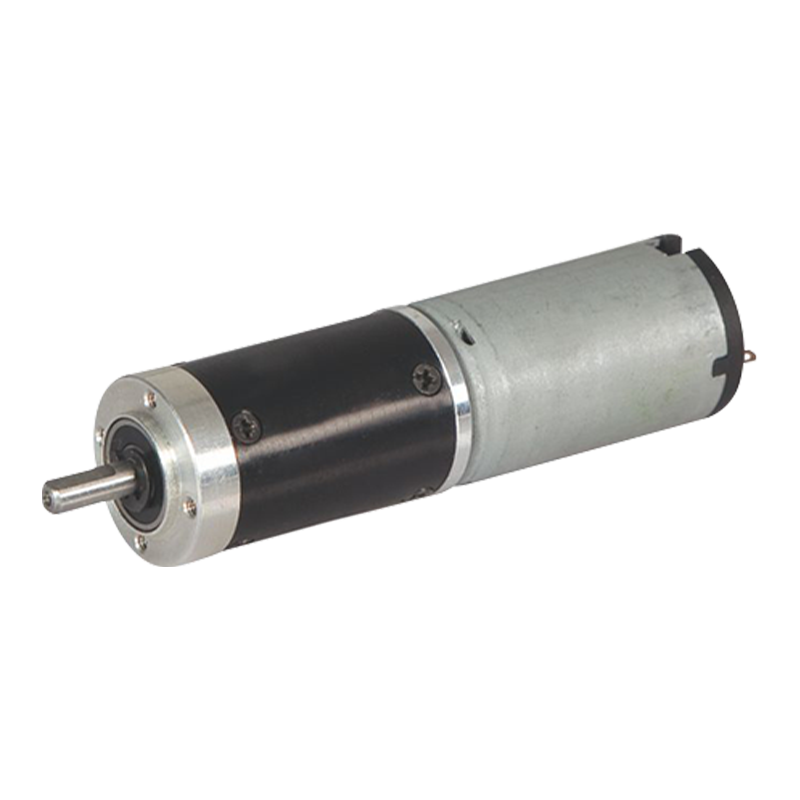

22JN10K/22ZY38 22 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

22JN10K/22ZY38 22 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

Внутреннее зубчатое кольцо планетарного редуктора двигателя 22JN10K/22ZY38 с постоянными магнитами изготовлено из металлического материала. Внешний диаметр составляет 22 мм. Двигатель поддерживает два напряжения питания: 12 В и 24 В, обладает скоростью холостого хода от 3000 до 6000 об/мин и подходит для различных сфер применения.
Данный продукт сочетает в себе простоту управления коллекторных двигателей постоянного тока с высокой способностью увеличения крутящего момента, присущей планетарным редукторным системам. Ключевые эксплуатационные характеристики включают высокий пусковой момент, низкую стоимость, простоту управления и высокую ремонтопригодность.

  • 22JN10K/22ZY38 22 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

Планетарный редуктор с внешним диаметром 22 мм,

Допустимый диапазон нагрузки: 0.1 Н·м — 1.0 Н·м

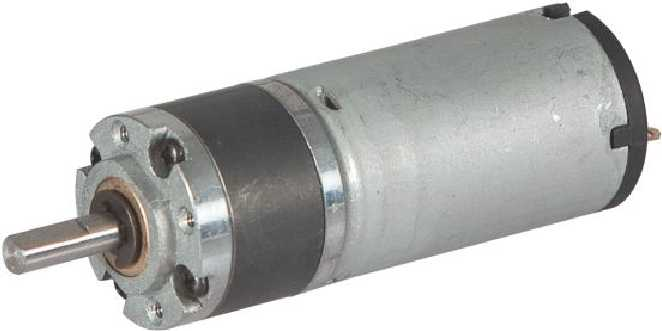

PM DC планетарный редукторный двигатель (Материал зубчатого кольца: порошковый металл)

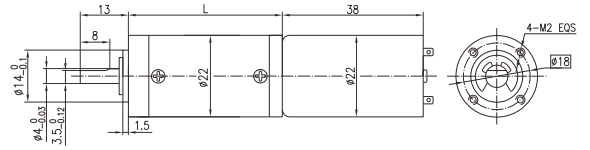

Размеры

Диаметр выходного вала редуктора может быть выполнен Φ6, длина вала может быть выполнена 20 мм.

Технические характеристики двигателя

Тип

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Ток на холостом ходу (мА)

Номинальная скорость (об/мин)

Номинальный крутящий момент (мН·м)

Выходная мощность (Вт)

Номинальный ток (мА)

Крутящий момент при заклинивании (мН·м)

Ток при заклинивании (А)

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22zy38b-1260

12

6000

100

5000

3

1.56

250

17

0.87

Технические данные

Конфигурация 22zy38b-1230 (DC-двигатель 22ZY38B-1230)

Передаточное отношение

4

4.75

16

19

22

64

76

90

107

256

304

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

Длина (L), мм

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Скорость на холостом ходу (об/мин)

750

632

188

158

136

47

39

33

28

12

10

Номинальная скорость (об/мин)

550

463

138

116

100

34

29

24

21

8.6

7.2

Номинальный крутящий момент, Н·м

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Максимальная допустимая нагрузка в короткий промежуток времени

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Конфигурация 22zy38b-1260 (22zy38b-1260 DC двигатель)

Передаточное отношение

4

4.75

16

19

22

64

76

90

107

256

304

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

Длина (L), мм

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Скорость на холостом ходу (об/мин)

1500

1263

375

316

273

94

79

67

56

23

20

Номинальная скорость (об/мин)

1250

1035

313

263

227

78

66

56

47

20

16

Номинальный крутящий момент, Н·м

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Максимальная допустимая нагрузка в короткий промежуток времени

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

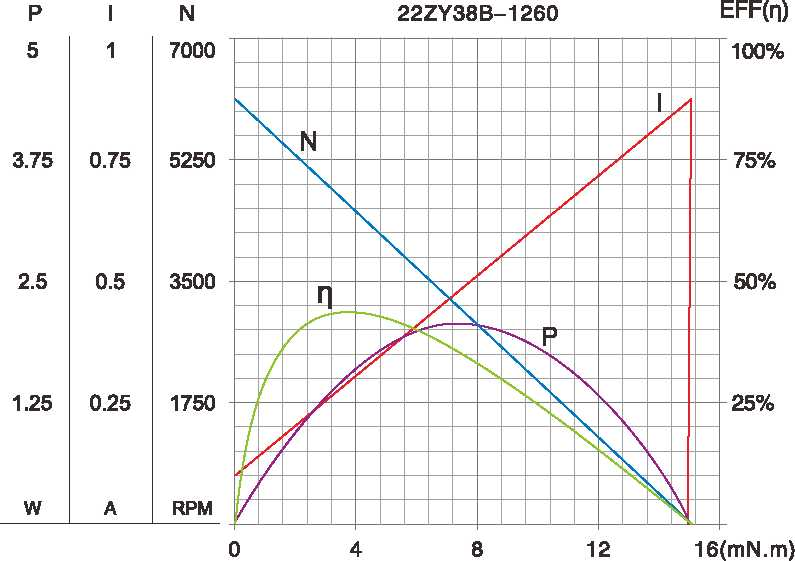

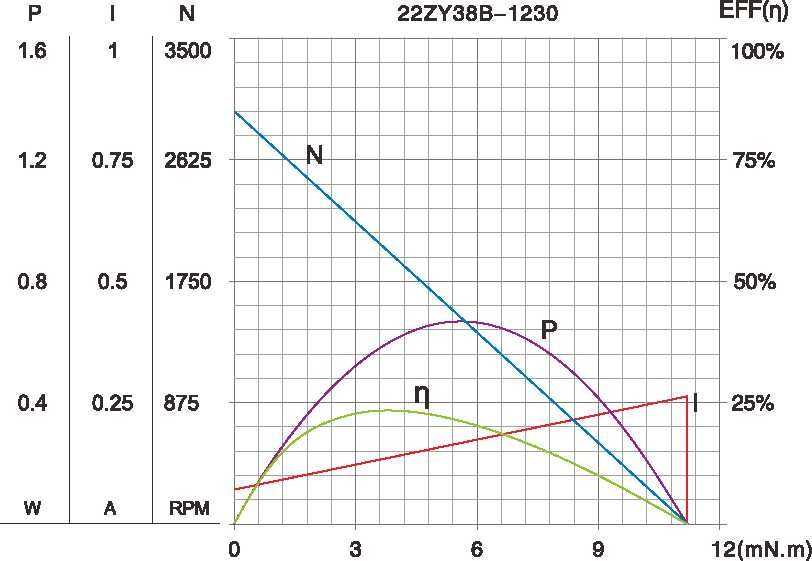

График характеристик двигателя

A-1

Технические параметры могут быть изменены без предварительного уведомления.*
