Дом / Продукт / Редукторный коллекторный DC-двигатель / Мотоцикл с матовой планетой / 22JXF3K/22ZY38 22 мм 0.03–0.3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

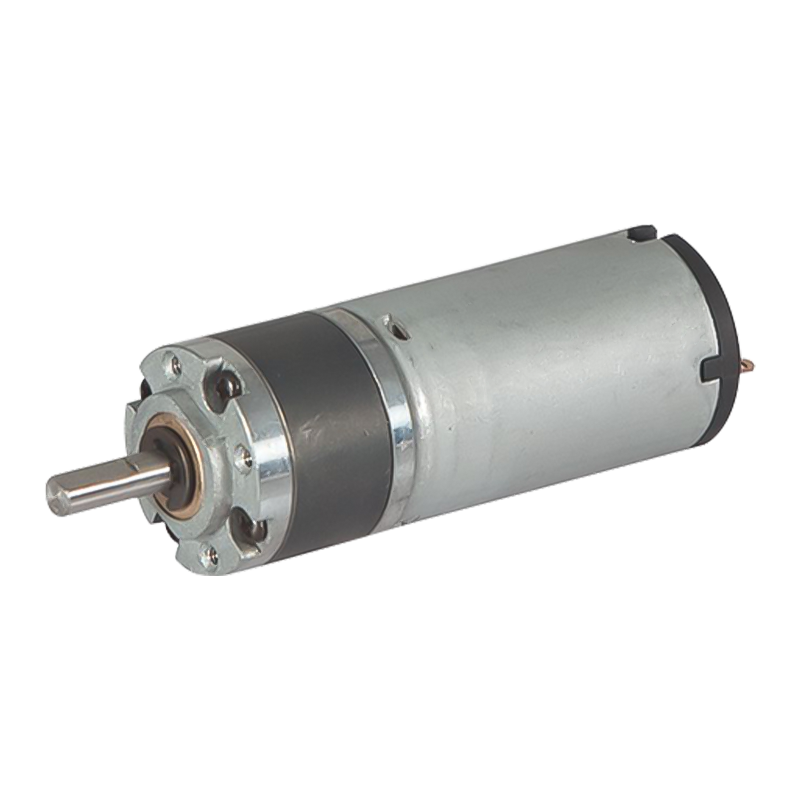

22JXF3K/22ZY38 22 мм 0.03–0.3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

22JXF3K/22ZY38 22 мм 0.03–0.3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

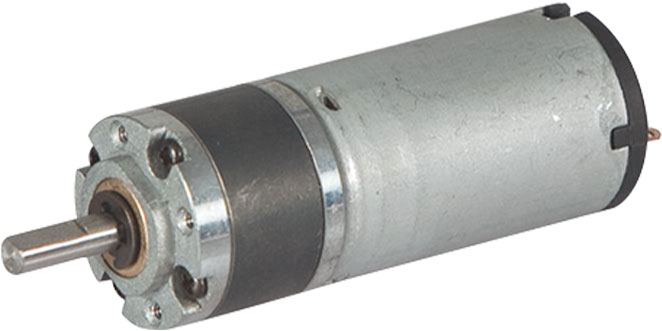

Внутреннее зубчатое кольцо планетарного редуктора двигателя 22JXF3K/22ZY38 с постоянными магнитами изготовлено из металла, внешний диаметр составляет 22 мм. Двигатель поддерживает два напряжения питания: 12 В и 24 В, обладает скоростью на холостом ходу от 3000 до 6000 об/мин, что делает его подходящим для различных применений.
Этот продукт характеризуется высоким пусковым моментом и способностью выдерживать мгновенные перегрузки. Щётки непосредственно контактируют с коммутатором, обеспечивая 2-3 раза больший крутящий момент при запуске, что делает его идеальным для сценариев, требующих частых запусков и остановок или резких увеличений нагрузки (например, для электроприборов и приводов роллетных ворот). Кроме того, выходной крутящий момент дополнительно усиливается за счёт передаточного отношения, что позволяет удовлетворить требования по работе с тяжёлыми нагрузками (например, для управления промышленными клапанами).

  • 22JXF3K/22ZY38 22 мм 0.03–0.3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

Планетарный редуктор с внешним диаметром 22 мм,

Допустимый диапазон нагрузки: 0.03 Н·м — 0.3 Н·м

PM DC планетарный редукторный двигатель (Материал зубчатого кольца: порошковый металл)

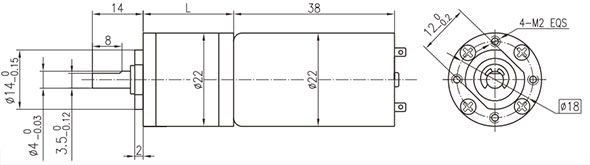

Размеры

Технические характеристики двигателя

Тип

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Ток на холостом ходу (мА)

Номинальная скорость (об/мин)

Номинальный крутящий момент (мН·м)

Выходная мощность (Вт)

Номинальный ток (мА)

Крутящий момент при заклинивании (мН·м)

Ток при заклинивании (А)

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22zy38b-1260

12

6000

100

5000

3

1.56

250

17

0.87

Технические характеристики редукторного двигателя

Конфигурация 22zy38b-1230 DC двигатель (22zy38b-1230 DC двигатель)

Передаточное отношение

4

4.75

16

19

22

64

76

90

107

256

304

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

Длина (L), мм

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Скорость на холостом ходу (об/мин)

750

632

188

158

136

47

39

33

28

12

10

Номинальная скорость (об/мин)

550

463

138

116

100

34

29

24

21

8.6

7.2

Номинальный крутящий момент, Н·м

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Максимальная допустимая нагрузка в короткий промежуток времени, н.м.

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Конфигурация 22zy38b-1260 DC двигатель (22zy38b-1260 DC двигатель)

Передаточное отношение

4

4.75

16

19

22

64

76

90

107

256

304

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

Длина (L), мм

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Скорость на холостом ходу (об/мин)

1500

1263

375

316

273

94

79

67

56

23

20

Номинальная скорость (об/мин)

1250

1035

313

263

227

78

66

56

47

20

16

Номинальный крутящий момент, Н·м

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Максимальная допустимая нагрузка в короткий промежуток времени n.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

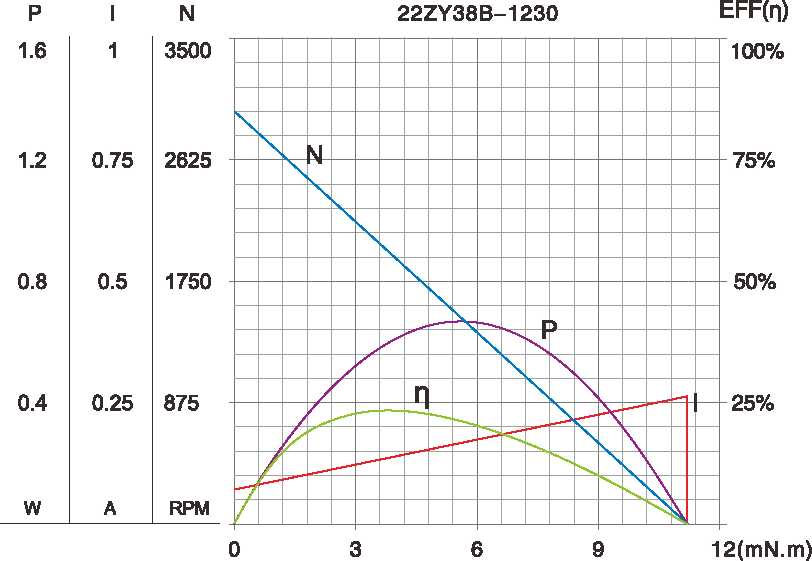

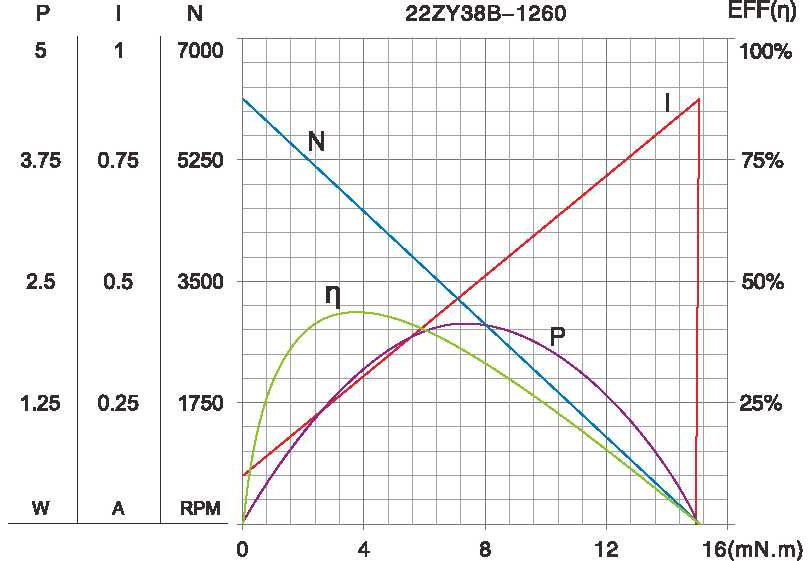

График характеристик двигателя

А-2

Технические параметры могут быть изменены без предварительного уведомления.*
