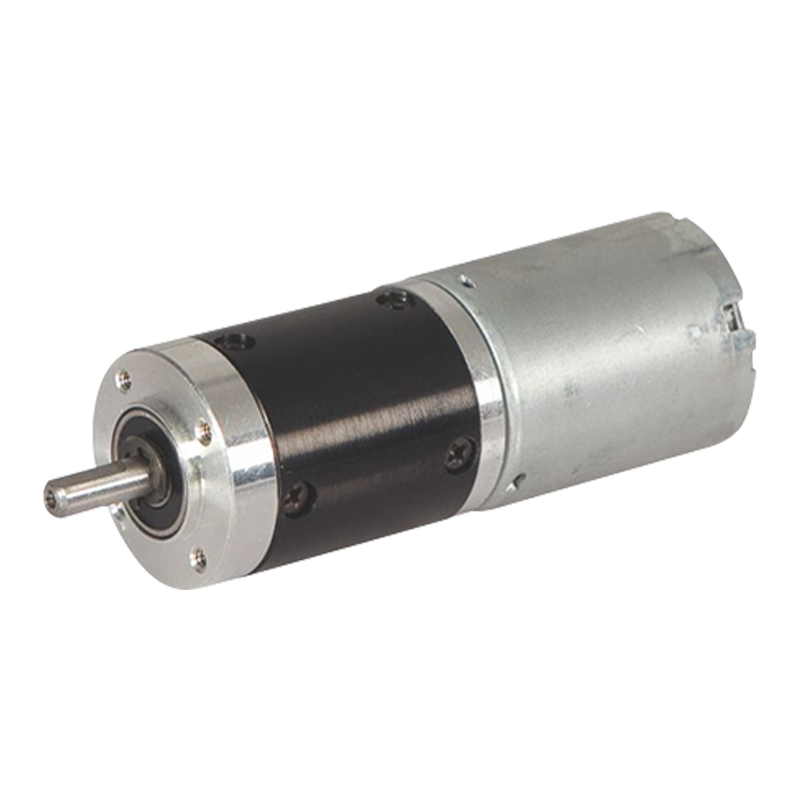

24JN10K/24ZY30 24 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

24JN10K/24ZY30 24 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

Планетарный двигатель постоянного тока 24JN10K/24ZY30 с коллектором использует внутреннее зубчатое кольцо из металлического материала и имеет внешний диаметр 24 мм. Поддерживает два напряжения — 12 В и 24 В, с частотой вращения на холостом ходу 3000–6000 об/мин. Данный продукт отличается низкой стоимостью и высокой производительностью. Конструкция упрощена за счёт отсутствия электронного коммутатора (например, датчиков Холла), что обеспечивает простоту схемотехники. Общая стоимость на 30–50% ниже по сравнению с бесщеточными решениями. Обычно применяется в бытовой технике (блендерах, пылесосах) и недорогом автоматизированном оборудовании. Отличается простотой технического обслуживания и контролируемыми затратами. Щетки можно заменить по мере износа, что позволяет избежать утилизации всего устройства.

  • 24JN10K/24ZY30 24 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами
Скачать Запрос из продукта
ПРЕВ：24JN10K/24ZY30 24 мм 8000–12000 об/мин Коллекторный планетарный DC-двигатель с постоянными магнитами
Следующая：22JXF3K/22ZY38 22 мм 0.03–0.3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

+86 0579-86817938-836

[email protected]

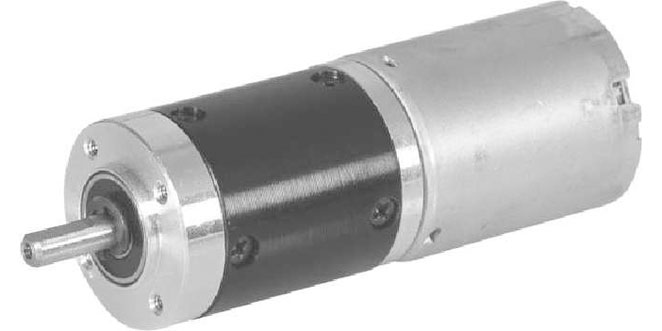

24JN10K/24ZY30 (1)

Планетарный редуктор с внешним диаметром 24 мм,

Допустимый диапазон нагрузки: 0.1 Н·м — 1.0 Н·м

PM DC планетарный редукторный двигатель (Материал зубчатого кольца: металл)

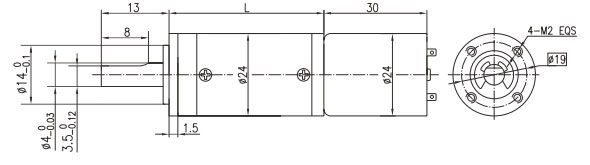

Размеры

Диаметр выходного вала редуктора может быть выполнен Φ6, длина вала может быть выполнена 20 мм.

Технические характеристики двигателя

Тип

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Ток на холостом ходу (мА)

Номинальная скорость (об/мин)

Номинальный крутящий момент (мН·м)

Выходная мощность (Вт)

Номинальный ток (мА)

Крутящий момент при заклинивании (мН·м)

Ток при заклинивании (А)

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

Технические характеристики редукторного двигателя

Конфигурация 24ZY30-1230 DC двигатель (24ZY30-1230 DC двигатель)

Передаточное отношение

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Число зубчатых передач

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Длина (L), мм

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Скорость на холостом ходу (об/мин)

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Номинальная скорость (об/мин)

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Номинальный крутящий момент, Н·м

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3
Конфигурация 24ZY30-1245 DC двигатель (24ZY30-1245 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Длина (L), мм

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Скорость на холостом ходу (об/мин)

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Номинальная скорость (об/мин)

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Номинальный крутящий момент, Н·м

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
Конфигурация 24ZY30-1260 DC двигатель (24ZY30-1260 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Длина (L), мм

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Скорость на холостом ходу (об/мин)

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Номинальная скорость (об/мин)

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Номинальный крутящий момент, Н·м

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Максимальная допустимая нагрузка в короткий промежуток времени n.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
