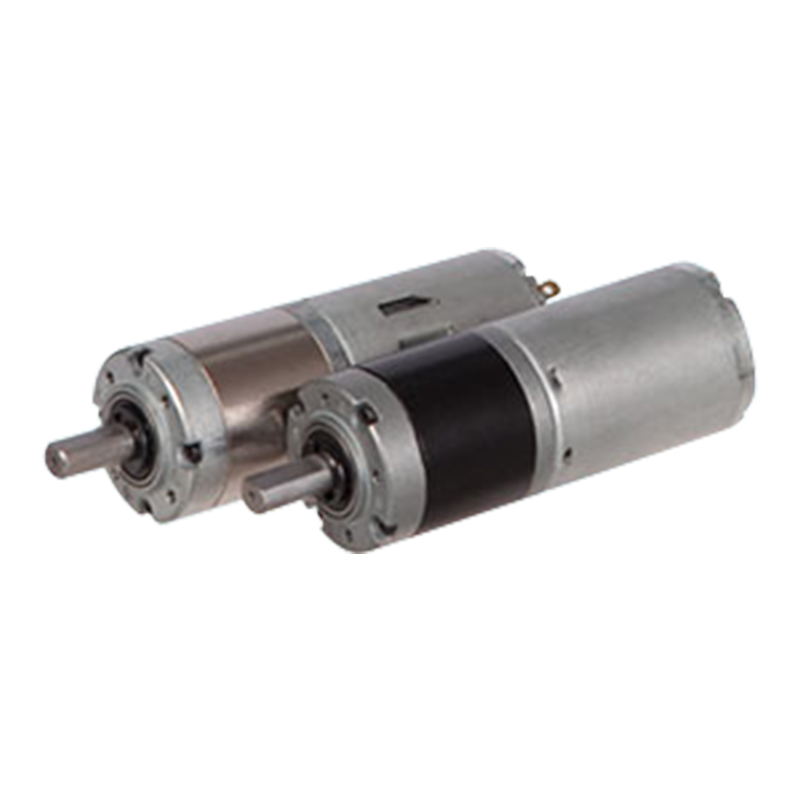

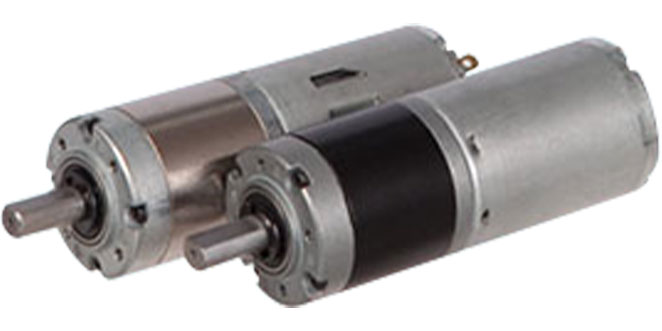

36JXE30K/36ZY50 36 мм 0.3–3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

36JXE30K/36ZY50 36 мм 0.3–3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

Материал внутреннего зубчатого кольца в модели 36JXE30K/36ZY50 — металл и порошковый металл. Доступны два варианта исполнения кольца: из порошкового металла (модель 36JXF30K) и из металла (модель 36JXE30K). Внешний диаметр составляет 36 мм, допустимый диапазон крутящего момента — от 0.3 Н·м до 3.0 Н·м, частота вращения на холостом ходу — 3600–4200 об/мин.
Благодаря нескольким планетарным шестерням ударная нагрузка равномерно распределяется, что увеличивает грузоподъёмность. В сочетании с высоким выходным крутящим моментом щёточного двигателя, такая конструкция позволяет эффективно работать в условиях тяжёлых нагрузок (например, в приводных системах автоматизированных производственных линий).
Плавная регулировка скорости осуществляется путём изменения напряжения, а выбор многократных передаточных чисел при многоступенчатом планетарном редукторе позволяет точно контролировать скорость и крутящий момент в широком диапазоне. Это делает двигатель особенно подходящим для применения в сценариях, требующих тонкой настройки — таких как медицинское оборудование, малые роботы и т. д.

  • 36JXE30K/36ZY50 36 мм 0.3–3 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами
Скачать Запрос из продукта
ПРЕВ：36JXE30K/36ZY57 36 мм 12 В / 24 В Коллекторный планетарный DC-двигатель с постоянными магнитами
Следующая：36JXE30K/35ZY40 36 мм 3000–5000 об/мин Коллекторный планетарный DC-двигатель с постоянными магнитами

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

Планетарный редуктор с внешним диаметром 36 мм,

Допустимый диапазон нагрузки: 0.3 Н·м — 3.0 Н·м

PM DC планетарный редукторный двигатель (Материал зубчатого кольца: металл и порошковый металл)

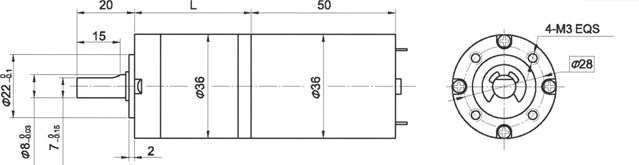

Размеры

Кольцевая передача может быть выбрана в двух материалах: порошковой металл (тип: 36JXF30K), металл (тип: 36JXE30K)

Технические характеристики двигателя

Тип

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Ток на холостом ходу (мА)

Номинальная скорость (об/мин)

Оценка Torquemn.m

Выходная мощность (Вт)

Номинальный ток (мА)

Крутящий момент при заклинивании (мН·м)

Ток при заклинивании (А)

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Технические характеристики редукторного двигателя

Конфигурация 36ZY50-2436 DC двигатель (36ZY50-2436 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

4

Длина (L), мм

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Скорость на холостом ходу (об/мин)

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Номинальная скорость (об/мин)

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Номинальный крутящий момент, Н·м

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9
Конфигурация 36ZY50-2442 DC двигатель (36ZY50-2442 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

4

Длина (L), мм

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Скорость на холостом ходу (об/мин)

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Номинальная скорость (об/мин)

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Номинальный крутящий момент, Н·м

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Максимальная допустимая нагрузка в короткий промежуток времени n.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

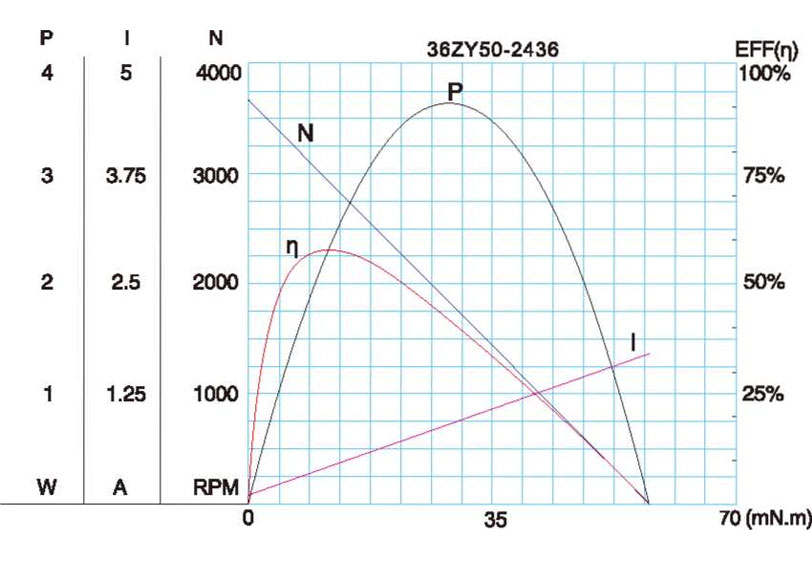

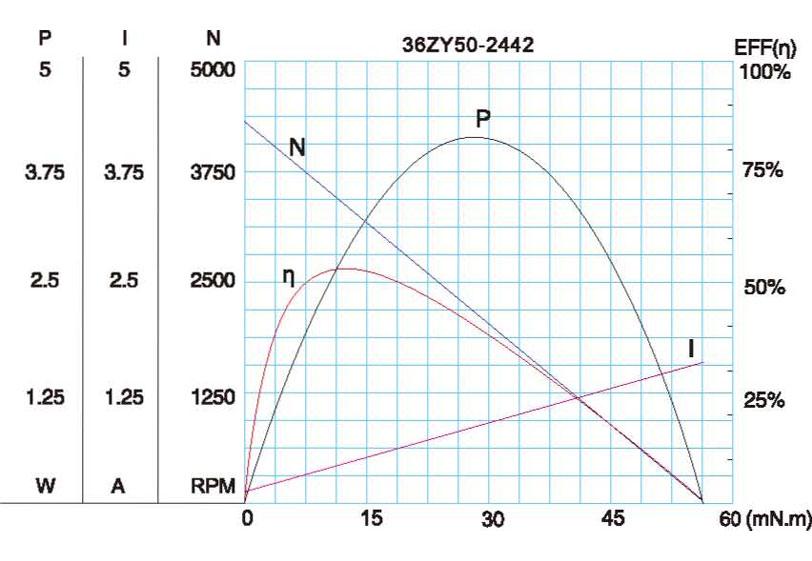

График характеристик двигателя

A-17

Технические параметры могут быть изменены без предварительного уведомления.*
