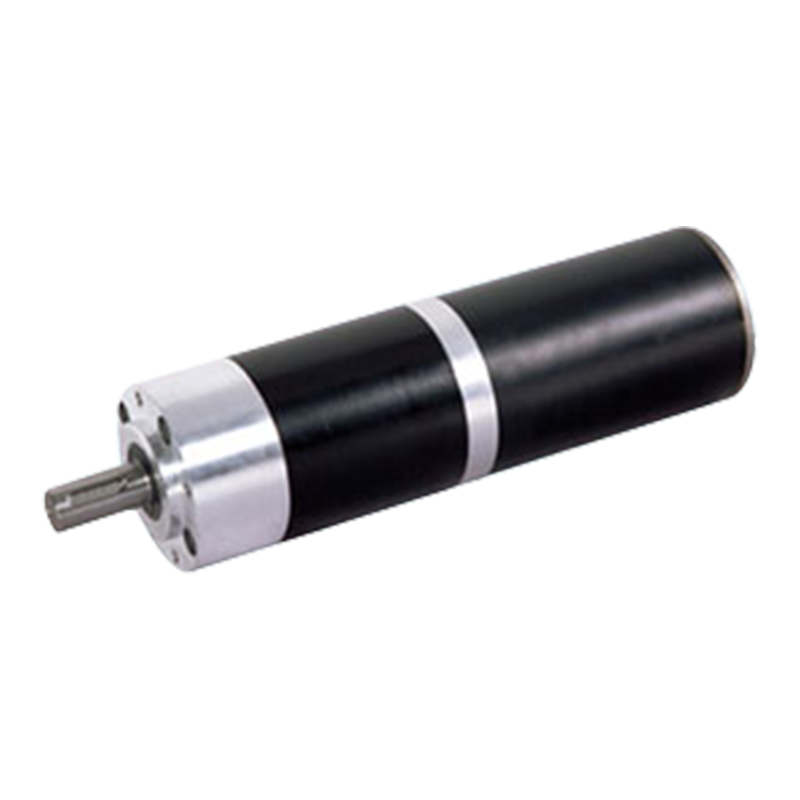

82JX1200K/80ZY125 82 мм 120 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

82JX1200K/80ZY125 82 мм 120 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

Коллекторный планетарный DC-двигатель с постоянными магнитами разработан с возможностью двустороннего питания 12 В/24 В для адаптации к различным сценариям энергопотребления. Скорость без нагрузки 2000-3500 об/мин и передаточное отношение 6-71 позволяют точно регулировать выходной крутящий момент (до 120 Н·м) и скорость для удовлетворения потребностей от прецизионных приборов до тяжелого оборудования. Сочетание инерции мотора 274-440 кг·см² и пикового крутящего момента 4,4 Н·м обеспечивает стойкость к ударам от внезапных нагрузок, одновременно быстро реагируя с низкой инерцией (старт и остановка < 3 мс). Энергопотребление без нагрузки при статическом токе 22-30 мА подчеркивает высокую эффективность электромагнитной системы.
Редукционная система использует многозубчатую металлическую планетарную передачу и обеспечивает бесшумную работу благодаря распределению нагрузки, что гарантирует долговечность редуктора в жестких условиях, таких как пыль и влажность. Комбинация компактного металлического корпуса (длина 24 мм) и плотности крутящего момента 120 Н·м позволяет сбалансировать противоречивые требования к высокому выходному крутящему моменту и интеграции системы в ограниченных по пространству сценариях, таких как автоматизированные производственные линии и медицинское оборудование.
Общая параметрическая система ориентирована на двойные стандарты промышленной надежности и точности динамического контроля. Этот двигатель особенно подходит для сценариев управления сервоприводами, которые требуют быстрого старта и остановки, высокой плотности крутящего момента и устойчивости к воздействиям окружающей среды, таких как основные силовые блоки в суставах роботов, прецизионные поворотные столы и другие области.

  • 82JX1200K/80ZY125 82 мм 120 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Планетарный редуктор с внешним диаметром 82 мм,

Допустимый диапазон крутящего момента: 120 Н·м.

PM DC планетарный редукторный двигатель (Материал зубчатого кольца: металл)

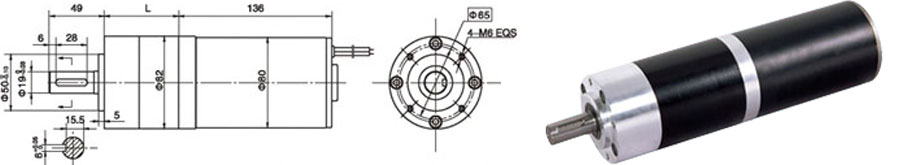

Размеры

Технические характеристики двигателя

Тип

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Ток на холостом ходу (мА)

Номинальная скорость (об/мин)

Оценка Torquemn.m

Выходная мощность (Вт)

Номинальный ток (мА)

Крутящий момент при заклинивании (мН·м)

Ток при заклинивании (А)

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80zy125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Технические характеристики редукторного двигателя

Конфигурация 80ZY125-2420 DC двигатель (80ZY125-2420 DC двигатель)

Передаточное отношение

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Число зубчатых передач

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Длина (L), мм

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Скорость на холостом ходу (об/мин)

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Номинальная скорость (об/мин)

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Номинальный крутящий момент, Н·м

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Конфигурация 80ZY125-2435 DC двигатель (80ZY125-2435 DC двигатель)

Передаточное отношение

4

7

14

19

25

32

50

64

71

90

116

152

195

Число зубчатых передач

1

1

2

2

2

2

3

3

3

3

3

3

3

Длина (L), мм

66

66

90

90

90

90

115

115

115

115

115

115

115

Скорость на холостом ходу (об/мин)

875

500

250

184

140

109

70

55

49

39

30

23

18

Номинальная скорость (об/мин)

688

393

196

145

110

86

55

43

39

31

24

18

14

Номинальный крутящий момент, Н·м

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Максимальная допустимая нагрузка в короткий промежуток времени n.m

60

60

180

180

180

180

360

360

360

360

360

360

360

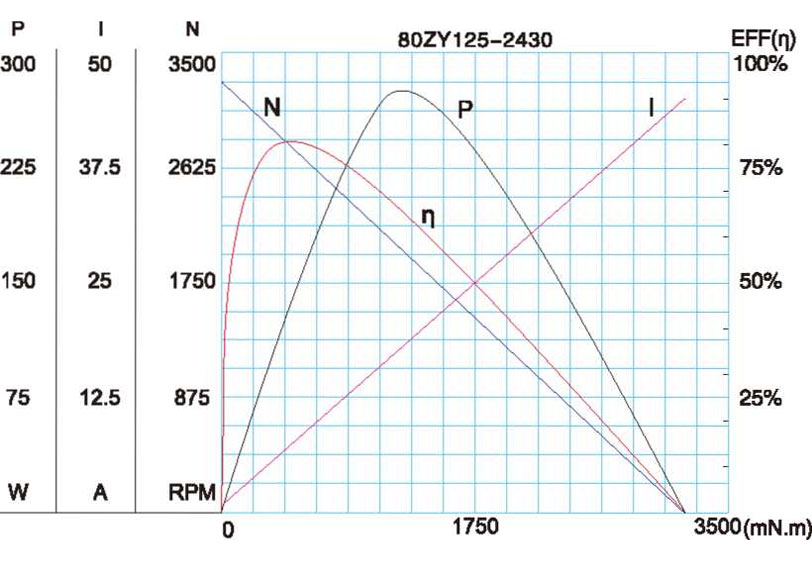

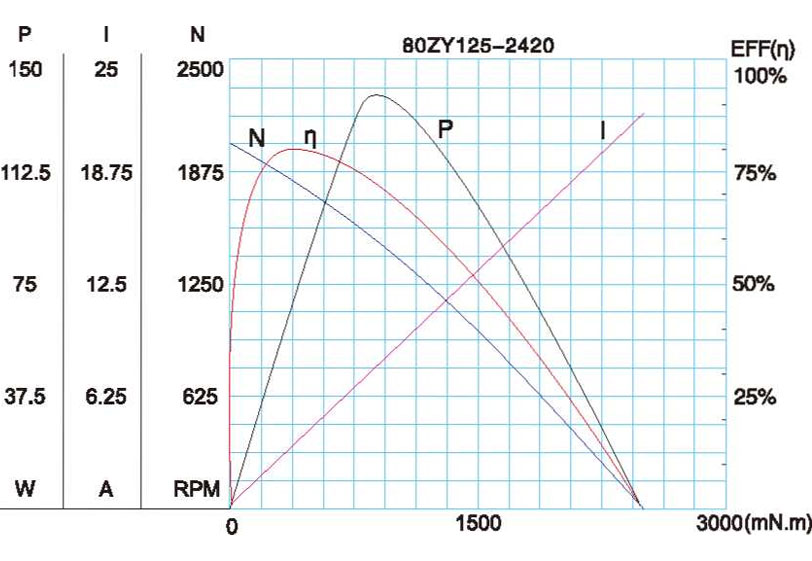

График характеристик двигателя

A-34

Технические параметры могут быть изменены без предварительного уведомления.*
