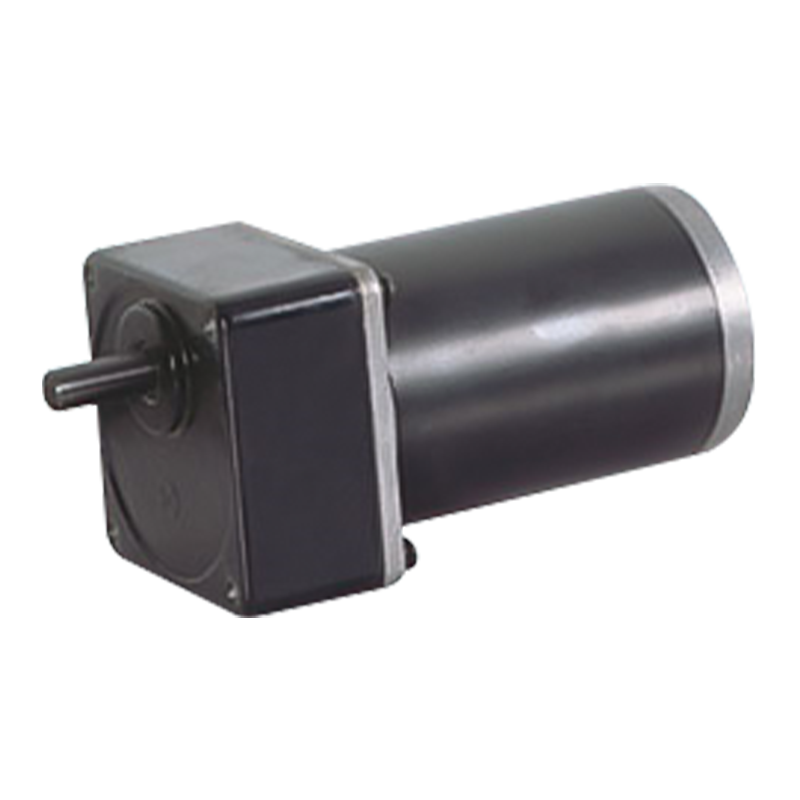

80JB100K/80ZY115 PWM 10 Н·м Коллекторный постоянномагнитный двигатель с прямозубой передачей

80JB100K/80ZY115 PWM 10 Н·м Коллекторный постоянномагнитный двигатель с прямозубой передачей

80JB100K/80ZY115 — это высокопроизводительный 80-мм планетарный редуктор, предназначенный для широкого спектра приложений, требующих точного контроля момента. С максимальной нагрузкой 10 Н·м редуктор обеспечивает высокую эффективность передачи и долговечность.
Скорость может быть непосредственно контролируемой путём регулировки входного напряжения, при этом регулировка скорости проста (например, регулировка напряжения с использованием PWM), без необходимости в сложных алгоритмах управления, что делает её подходящей для задач с низкими затратами на регулировку скорости. В сочетании с подходящими датчиком положения и системой управления, щёточный параллельный мотор с редуктором может обеспечить более точный контроль позиции. В процессе позиционирования на автоматизированной производственной линии механические части могут быть точно установлены в указанное положение, что повышает степень автоматизации и точность производства.

  • 80JB100K/80ZY115 PWM 10 Н·м Коллекторный постоянномагнитный двигатель с прямозубой передачей

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Допустимый диапазон крутящего момента: 10 Н·м.

Коллекторный цилиндрический DC-двигатель с постоянными магнитами

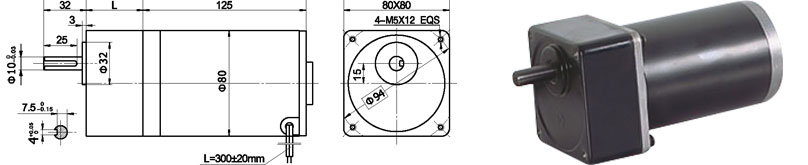

Размеры

80 мм интегрированный редуктор с номинальным моментом до 10,0 Н·м, шестерни из конструкционной стали, все с шариковыми подшипниками.

Технические характеристики двигателя

ТИП

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Без нагрузки ток а

Номинальная скорость (об/мин)

Номинальный крутящий момент, Н·м

Выходная мощность (Вт)

Оценка тока а

Крутящий момент киоска Н.М.

Ток при заклинивании (А)

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Технические характеристики редукторного двигателя

Конфигурация 80ZY115-2420 DC двигатель (80ZY115-2420 DC двигатель)

Передаточное отношение

3

5

7.5

10

12.5

15

25

30

50

Число зубчатых передач

2

2

2

2

2

2

3

3

3

Длина (L), мм

32

32

32

32

32

32

43

43

43

Скорость без нагрузки R/мин

667

400

267

200

160

133

80

67

40

Рейтинг скорости R/мин

567

340

227

170

136

113

68

57

34

Оцененный крутящий момент Н.М.

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

15

15

15

15

15

15

30

30

30

Направление вращения

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Конфигурация 80ZY115-2430 DC двигатель (80ZY115-2430 DC двигатель)

Передаточное отношение

3

5

7.5

10

12.5

15

25

30

50

Число зубчатых передач

2

2

2

2

2

2

3

3

3

Длина (L), мм

32

32

32

32

32

32

43

43

43

Скорость без нагрузки R/мин

1000

600

400

300

240

200

120

100

60

Рейтинг скорости R/мин

800

520

347

260

208

173

104

87

52

Оцененный крутящий момент Н.М.

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

15

15

15

15

15

15

30

30

30

Направление вращения

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

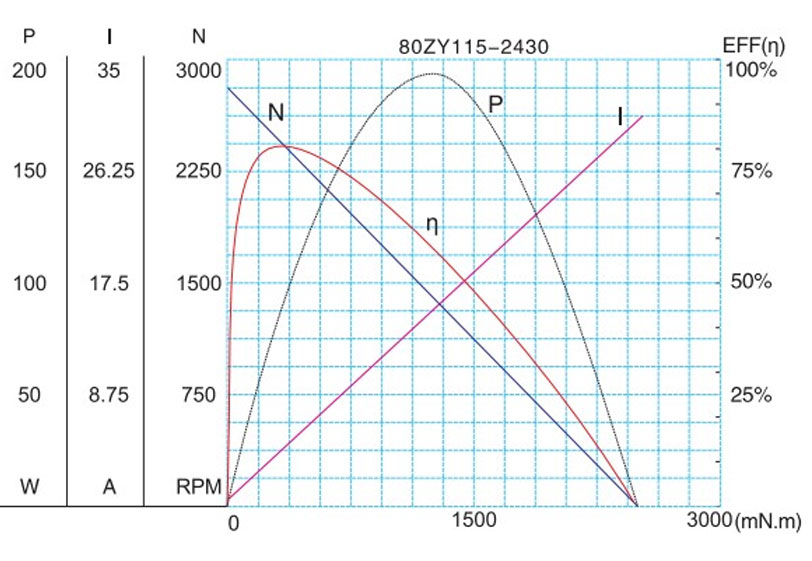

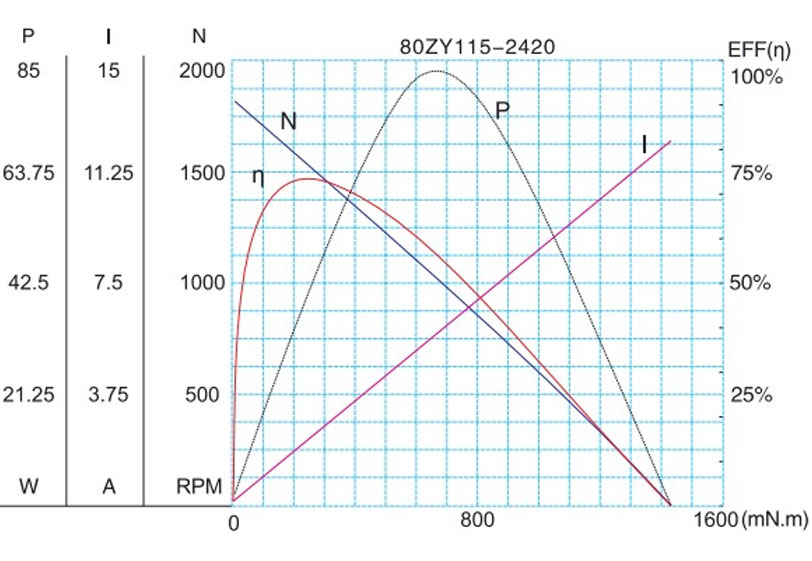

График характеристик двигателя

F-13

Технические параметры могут быть изменены без предварительного уведомления.*
