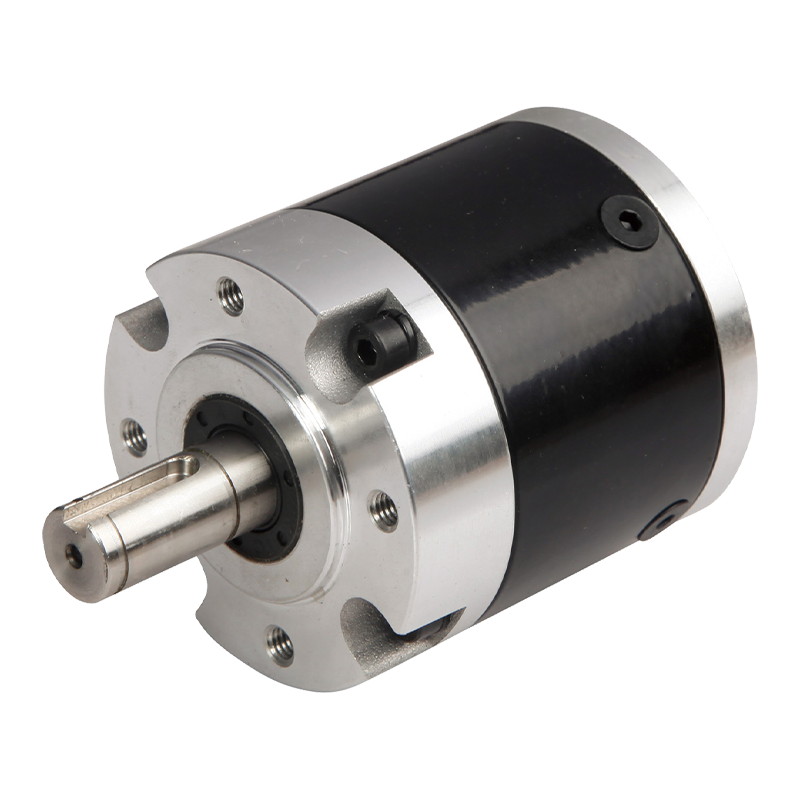

56JXL300K 56 мм 300N Планетарная коробка передач с низким уровнем шума

56JXL300K 56 мм 300N Планетарная коробка передач с низким уровнем шума

Планетарная коробка передач с низким уровнем шума 56JXL300K представляет собой высокопроизводительный продукт, специально предназначенный для применений с высокой и низкой шумной. Эта коробка передач оснащена 56 -мм спиральной планетарной структурой передач с низким уровнем шума, что позволяет дистанции крутящего момента от 3 н.м. до 30 н.м., что делает ее подходящим для различного промышленного оборудования и точного механизма. Материал для жилья состоит из металлических и пластиковых спиральных зубов, обеспечивающих надежность и долговечность. Тип подшипника выходного вала представляет собой подшипники с подшипниками с максимальной допустимой радиальной нагрузкой 200N и максимальной допустимой осевой нагрузкой 100N. Радиальная игра вала составляет менее 0,04 мм, а осевая игра составляет менее 0,3 мм, а негативная реакция без нагрузки 1,5 °. Максимальная сила подгонки для пресса вала составляет 300N, что гарантирует стабильную работу в условиях высокой нагрузки. Параметры передаточного числа включают в себя первую, два, три, три и четыре, соответствующие различной эффективности передачи и номинальным толерантным моментом, отвечающие требованиям различных сценариев применения. Диапазон рабочих температур составляет от -10 ° C до 80 ° C, с рабочей влажностью окружающей среды от 20% до 85% RH и рекомендуемой скоростью ввода, не превышающей 4000 об / мин.

  • 56JXL300K 56 мм 300N Планетарная коробка передач с низким уровнем шума

+86 0579-86817938-836

[email protected]

56 -мм планетарная коробка передач 56JXL300K

56 -мм спиральные зубы с низким уровнем шума планетарная коробка передач,

Допустимый диапазон нагрузки: 3n.m〜30n.m

Коробка передач с низким уровнем шума

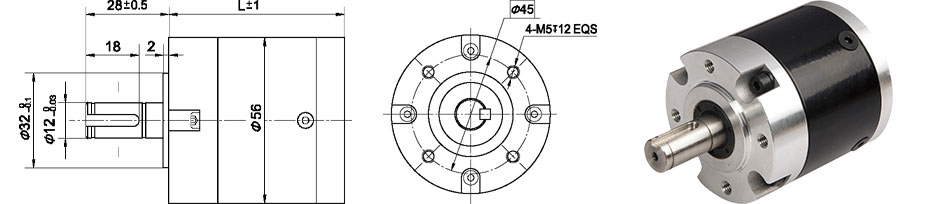

Размеры

Параметр

Параметр передач

Передаточное число

L измерение

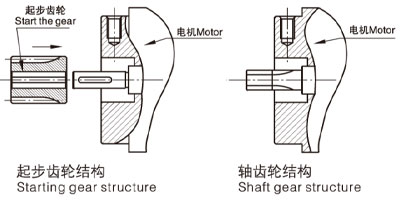

Зубы оси, начальная структура

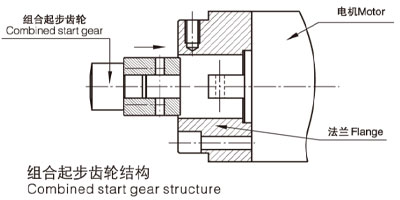

Комбинированная стартовая структура

Стадия 1

4,2 ~ 9

47

64

Этап 2

15 ~ 38

59

72

Стадия 3

54 ~ 163

78

91

Этап 4

196 ~ 691

90

103

Параметр

Параметр

Стадия 1

Этап 2

Стадия 3

Этап 4

Эффективность передачи

0.9

0.81

0.73

0.66

Оцененный толерантный крутящий момент

3n.m

12n.m

20n.m

30n.m

Максимальный моментальный крутящий момент

Три раза с рейтингом крутящего момента

Рабочая температура

-10 ℃ ~ 80 ℃

Работая влажность окружающей среды

20%~ 85%RH

Рекомендую скорость ввода

≤4000rpm

Направление ввода и вывода

То же направление

Технические характеристики редукторного двигателя

Жилищный материал

Мета "Пластическая спиральная

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤200N

Максимум осевая нагрузка вала

≤100N

Радиальный люфт вала (ближе к фланцу)

≤0,04 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Пресс с валом, максимум

≤300n

Схема сопоставления двигателя

Модуль

Нет

Стадия 1

Этап 2

Стадия 3

Stage4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
