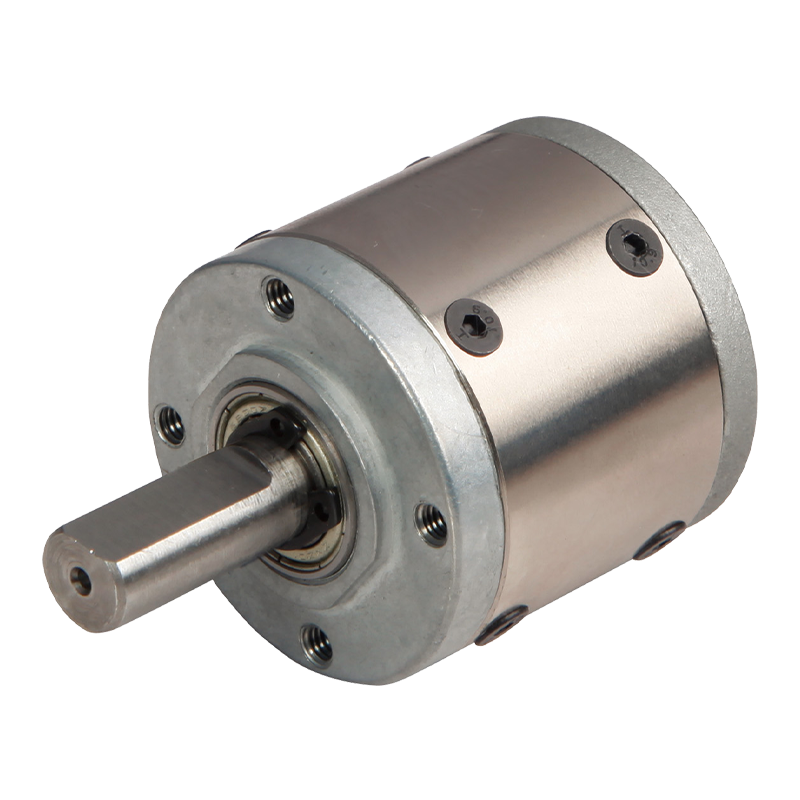

42JX100K 42 мм 1-10Н·м Планетарная коробка передач

42JX100K 42 мм 1-10Н·м Планетарная коробка передач

42JX100K Планетарная коробка передач представляет собой высокопроизводительную 42-мм планетарную коробку передач, предназначенную для различных применений, требующих точного управления крутящим моментом. Максимальный допустимый диапазон нагрузки этой коробки передач составляет от 1Н·м до 10Н·м, что обслуживает различные требования нагрузки. Его внутренний материал передачи состоит из металлического порошка E-типа и металлического порошка F-типа, обеспечивающего высокую точность и долговечность. Выходные подшипники вала используют подшипники подсказки и шариковые подшипники с максимально допустимой радиальной нагрузкой 80N и максимально допустимой осевой нагрузкой 30N. Радиальная игра и осевая игра контролируются в пределах 0,06 мм и 0,3 мм соответственно, гарантируя плавную работу и точность. Кроме того, эффективность передачи этой коробки передач достигает 90%, с рейтинговым крутящим моментом 1Н·м и мгновенным крутящим моментом толерантности в три раза превышает крутящий момент. Диапазон рабочих температур составляет от -10 до 80 ℃, с относительным диапазоном использования влажности от 20% до 85% RH. Рекомендуемая скорость ввода составляет ≤4000 об / мин, а направление ввода и вывода одинаково. Эти параметры делают планетарную коробку передач 42JX100K широко применимой в промышленной автоматизации, оборудовании для машин и других областях. .

  • 42JX100K 42 мм 1-10Н·м Планетарная коробка передач

+86 0579-86817938-836

[email protected]

42 -миллиметровая планетарная коробка передач DC 42JX100K

42 -мм планетарная коробка передач,

Допустимый диапазон нагрузки: 1 n.m〜10n.m

Планетарная коробка передач

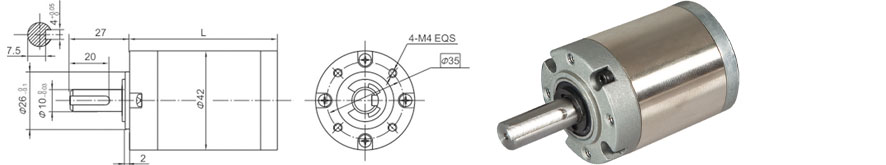

Размеры

Параметр

Параметр передач

Передаточное число

L измерение

Стадия 1

3.7 ~ 5.2

31.5

Этап 2

14 ~ 27

42.1

Стадия 3

51 ~ 139

52.5

Этап 4

189 ~ 720

62.9

Параметр

Параметр

Стадия 1

Этап 2

Стадия 3

Этап 4

Эффективность передачи

90%

81%

73%

66%

Оцененный толерантный крутящий момент

1 Н.М.

4n.m

8n.m

10n.m

Максимальный моментальный крутящий момент

Три раза с рейтингом крутящего момента

Рабочая температура

-10 ℃ ~ 80 ℃

Работая влажность окружающей среды

20% ~ 85% RH

Рекомендую скорость ввода

≤4000rpm

Направление ввода и вывода

То же направление

Технические характеристики редукторного двигателя

Жилищный материал

E Тип: металл F Тип: порошковой металл

Подшипник на выходе

Мячи

Максимум Радиальная нагрузка (12 мм от фланца)

≤80n

Максимум осевая нагрузка вала

≤30n

Радиальный люфт вала (ближе к фланцу)

≤0,06 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Пресс с валом, максимум

≤150n
