72JX850K 72 мм 15-85Н·м Планетарная коробка передач

72JX850K 72 мм 15-85Н·м Планетарная коробка передач

72JX850K имеет металлическую планетарную конструкцию передач с внешним диаметром 72 мм как для компактного, так и для высокого момента крутящего момента. Допустимый крутящий момент колеблется от 15 н.м. до 85 н.м и поддерживает двойные напряжения 12 В/24 В для адаптации к различным сценариям энергоэффективности.
Коэффициент передачи одноступенчатой ​​планетарной коробки передач, как правило, между 3-10, и когда многоступенчатая планетарная коробка передач используется последовательно, коэффициент передачи может достигать десятков или даже сотен, что может соответствовать требованиям различного оборудования для коэффициента передачи. По сравнению с обычными коробками передач с параллельным валом, планетарные коробки передач могут быть на 30-50% меньше по объему и более легче, чем обычные коробки передач с параллельным валом с тем же соотношением трансмиссии и грузоподъемностью, что облегчает их установку и развертывание в оборудовании, ограниченном пространством. .

  • 72JX850K 72 мм 15-85Н·м Планетарная коробка передач

+86 0579-86817938-836

[email protected]

72 -мм планетарная коробка передач 72JX850K

72 -мм планетарная коробка передач,

Допустимый диапазон нагрузки: 15n.m〜85n.m

Планетарная коробка передач

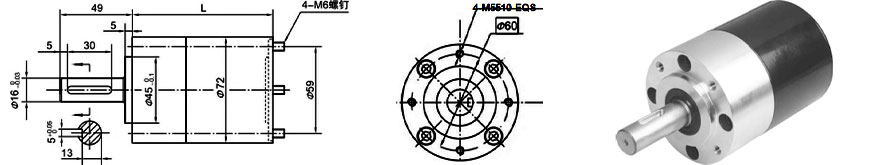

Размеры

Параметр

Параметр передач

Передаточное число

L измерение

Стадия 1

3,7 ~ 6,75

56

Этап 2

14 ~ 46

75.5

Стадия 3

51 ~ 308

95.5

Параметр

Параметр

Стадия 1

Этап 2

Стадия 3

Эффективность передачи

90%

81%

73%

Оцененный толерантный крутящий момент

15Н·м

45Н·м

85n.m

Максимальный моментальный крутящий момент

Три раза с рейтингом крутящего момента

Рабочая температура

-10 ℃ ~ 80 ℃

Работая влажность окружающей среды

20% 〜85% RH

Рекомендую скорость ввода

≤4000rpm

Направление ввода и вывода

То же направление

Технические характеристики редукторного двигателя

Жилищный материал

Металлический

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤320n

Максимум осевая нагрузка вала

≤160n

Радиальный люфт вала (ближе к фланцу)

≤0,08 мм

Осевая игра вала

≤0,4 мм

Зазор при отсутствии нагрузки

≤1,5 °

Пресс с валом, максимум

≤400n
