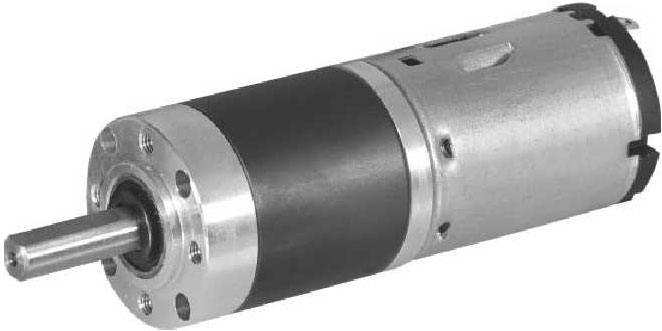

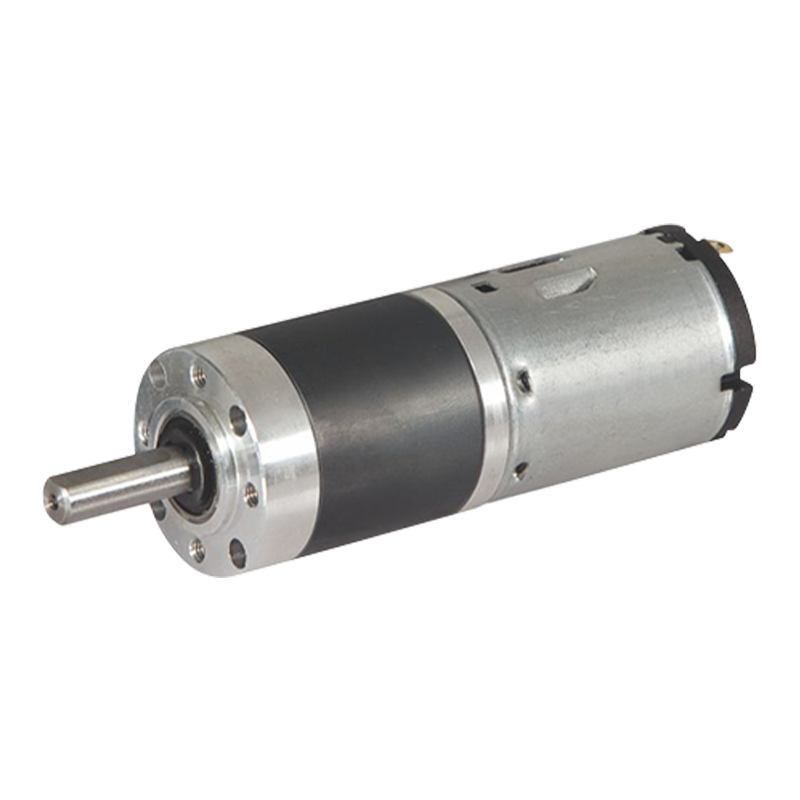

28JXF10K/28ZY38 28 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

28JXF10K/28ZY38 28 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

Планетарный двигатель постоянного тока 28JXF10K/28ZY38 с коллектором использует металлическую планетарную передачу и имеет внешний диаметр 28 мм. Обеспечивает диапазон крутящего момента от 0.1 Н·м до 1.0 Н·м. Поддерживает два варианта напряжения — 12 В и 24 В. Частота вращения на холостом ходу составляет 4000–5000 об/мин.
Двигатель 28JXF10K/28ZY38 сочетает в себе простоту управления коллекторного двигателя постоянного тока с высокой способностью усиления крутящего момента, присущей планетарному редуктору. Планетарная передача компактна, прочна, занимает минимум пространства, а её шестерни отличаются высокой точностью обработки, хорошей смазкой, износостойкостью и надёжностью, что обеспечивает стабильную и долговечную работу двигателя.

  • 28JXF10K/28ZY38 28 мм 0.1–1 Н·м Коллекторный планетарный DC-двигатель с постоянными магнитами

+86 0579-86817938-836

[email protected]

28JXF10K/28ZY38

Планетарный редуктор с внешним диаметром 28 мм,

Допустимый диапазон нагрузки: 0.1 Н·м — 1.0 Н·м

PM DC планетарный редукторный двигатель (Материал зубчатого кольца: порошковый металл)

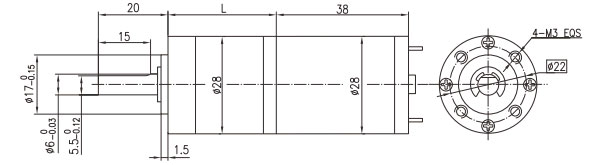

Размеры

Технические характеристики двигателя

Тип

Номинальное напряжение (В постоянного тока)

Скорость на холостом ходу (об/мин)

Ток на холостом ходу (мА)

Номинальная скорость (об/мин)

Оценка Torquemn.m

Выходная мощность (Вт)

Номинальный ток (мА)

Крутящий момент при заклинивании (мН·м)

Ток при заклинивании (А)

28zy38-1240

12

4000

80

2600

7

1.86

350

20

0.75

28zy38-1250

12

5000

100

3450

7

2.48

370

21.5

0.9

28zy38-2450

24

5000

60

4000

6.9

2.87

200

22

0.6

Технические характеристики редукторного двигателя

Конфигурация 28zy38-1240 DC двигатель (28zy38-1240 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

Длина (L), мм

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Скорость на холостом ходу (об/мин)

1078

772

286

211

148

78

56

40

29

21

15

11

Номинальная скорость (об/мин)

701

502

186

137

96

51

37

26

19

14

10

7

Номинальный крутящий момент, Н·м

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Конфигурация 28zy38-1250 DC двигатель (28zy38-1250 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

Длина (L), мм

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Скорость на холостом ходу (об/мин)

1348

965

357

263

185

98

70

50

36

26

19

14

Номинальная скорость (об/мин)

930

666

246

182

128

68

49

35

25

18

13

9.3

Номинальный крутящий момент, Н·м

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Максимальная допустимая нагрузка в короткий промежуток времени Н.М.

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Конфигурация 28zy38-2450 DC двигатель (28zy38-2450 DC двигатель)

Передаточное отношение

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Число зубчатых передач

1

1

2

2

2

3

3

3

3

4

4

4

Длина (L), мм

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Скорость на холостом ходу (об/мин)

1348

965

357

263

185

98

70

50

36

26

19

14

Номинальная скорость (об/мин)

1078

772

286

211

148

78

56

40

29

21

15

11

Номинальный крутящий момент, Н·м

0.023

0.032

0.078

0.11

0.15

0.26

0.36

0.5

0.7

0.85

1

1

Максимальная допустимая нагрузка в короткий промежуток времени n.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3
