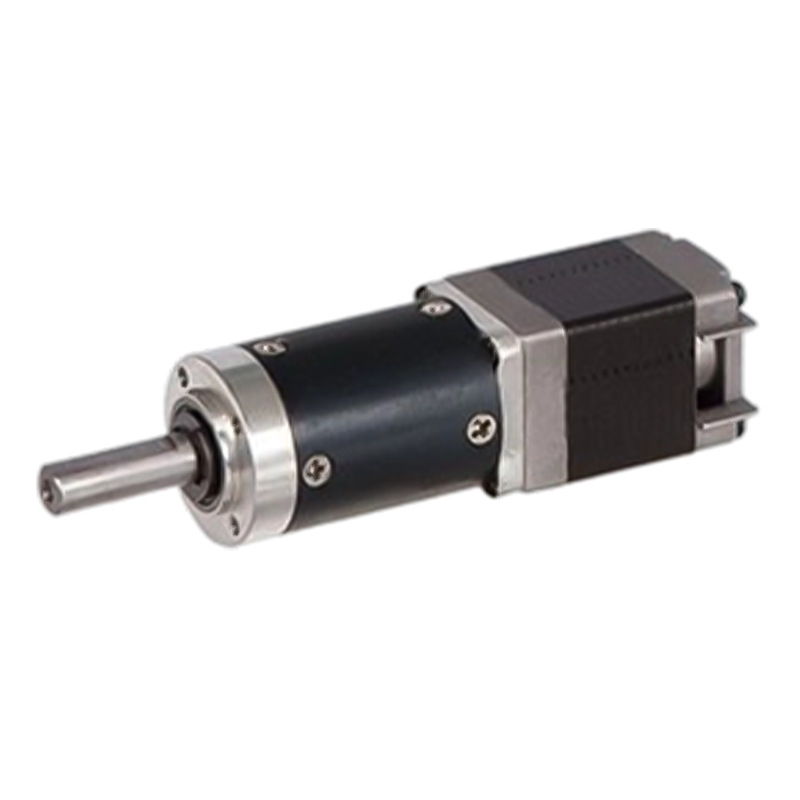

22JXS20K/20STH 0.6N.М~2.0N.М Шаговый двигатель с планетарным редуктором

22JXS20K/20STH 0.6N.М~2.0N.М Шаговый двигатель с планетарным редуктором

Продукт 22JXS20K/20STH представляет собой стандартный редуктор с внешним диаметром 22 мм и допустимым диапазоном крутящего момента от 0.6N·m до 2.0N·m.
Несколько планетарных колес равномерно распределены вокруг солнечной шестерни для распределения нагрузки, что позволяет выдерживать большие крутящие моменты. Благодаря разумному проектированию передаточного отношения планетарного редуктора, выходной крутящий момент шагового двигателя можно увеличить в несколько раз или даже в десятки раз, чтобы удовлетворить требования привода при различных нагрузках. Регулируя коэффициент редукции, шаговый двигатель может стабильно работать на более низких скоростях, избегая проблем с потерей шага при высоких скоростях и расширяя диапазон скоростей системы.

  • 22JXS20K/20STH 0.6N.М~2.0N.М Шаговый двигатель с планетарным редуктором

+86 0579-86817938-836

[email protected]

22JXS20K/20 -е годы

Стандартная коробка передач 22 мм,

Допустимый диапазон нагрузки: 0,6n.m ~ 2,0n.m

Планетарная шестерня для ступени (материал кольцевой шестерни: металл)

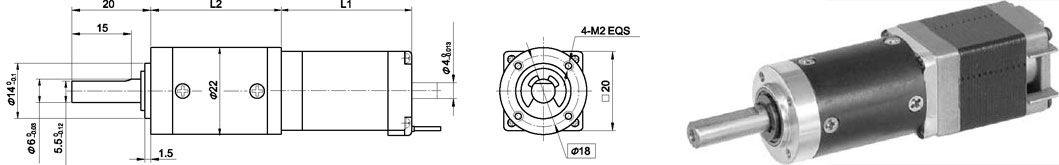

Размеры

Планета

Кольцевой материал

Металлический

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤20n

Максимум осевая нагрузка вала

≤10n

Радиальный люфт вала (ближе к фланцу)

≤0,08 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Технические характеристики редукторного двигателя

20 -е место в гибридных спецификациях ступенчатого двигателя

Модель №

Оцененное напряжение

Ток/фаза

Сопротивление/фаза

Индуктивность/фаза

Держа Торгу

# изводов

Ротор инерция

Масса

Длина L1

Максимум Передаточное число

Одиночный вал

V.

А

Ω

мх.

Г.С.

G-M²

глин

мм

20-й 33-0604a

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1: 369

20-й 42-0804a

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1: 264

22JXS20K Планетарные спецификации коробки передач

Передаточное отношение

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Число зубчатых передач

1

2

3

4

Длина (L2) мм

24.4

33

41.5

49.8

Максимум Оцененный крутящий момент кг·см

6

10

16

20

Короткий допустимый крутящий момент кг·см

18

30

48

60

Эффективность %

90%

81%

73%

66%

Вес г

35

45

55

65

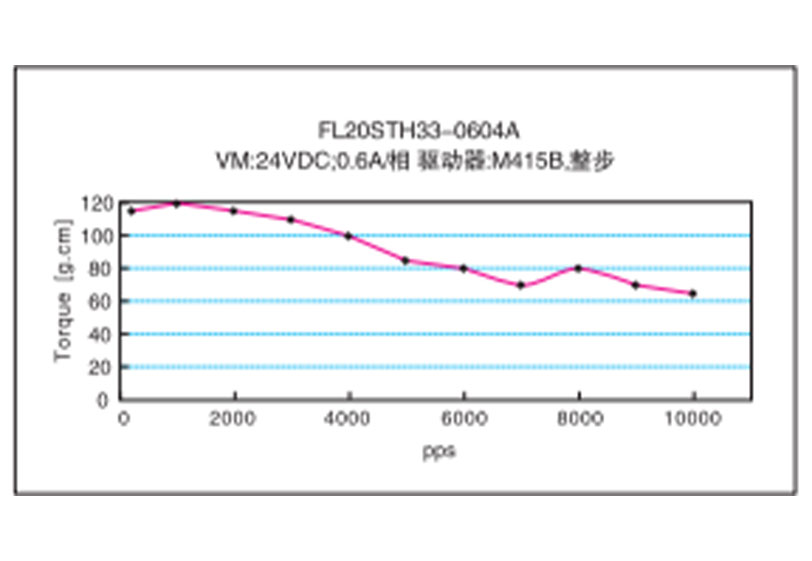

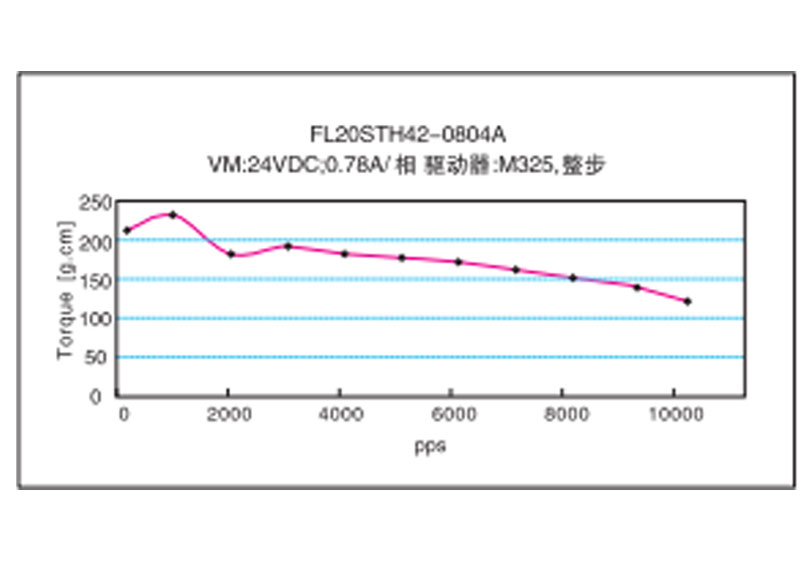

Частотные характеристики
