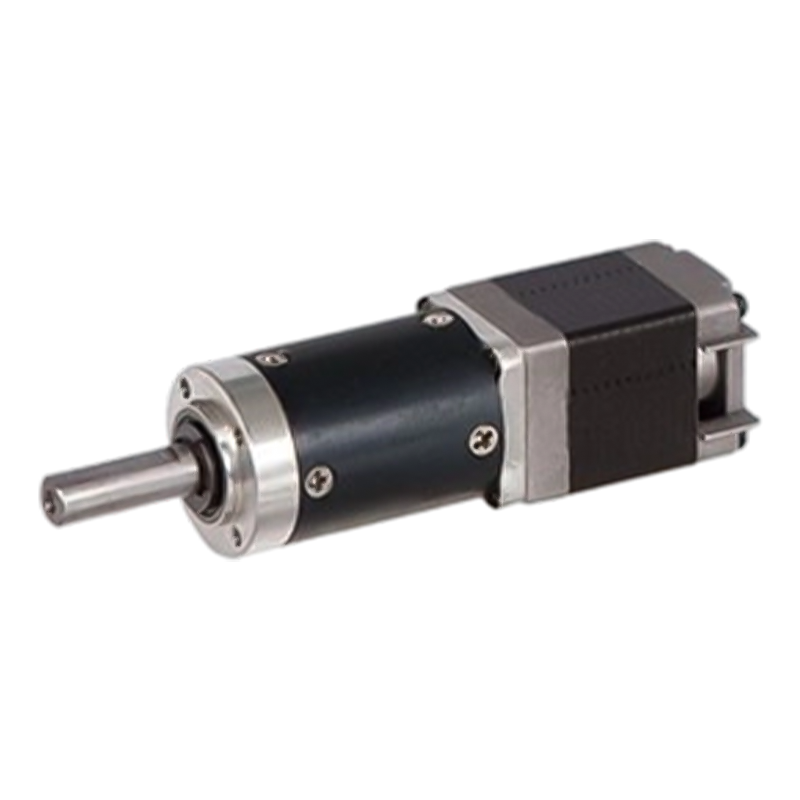

28JXS40K/28STH Прецизионный шаговый двигатель с планетарным редуктором для углового смещения

28JXS40K/28STH Прецизионный шаговый двигатель с планетарным редуктором для углового смещения

28JXS40K/28STH — это гибридный двигатель с металлическим внутренним кольцом, который можно использовать в различных средах.
Сам шаговый двигатель обладает высокой точностью позиционирования и может преобразовывать электрический импульсный сигнал в точное угловое смещение. Благодаря высокой точности передачи от планетарного редуктора, его точность позиционирования может быть дополнительно улучшена. Как правило, точность углового шага планетарного редуктора шагового двигателя можно контролировать в пределах ±3%, а повторная точность позиционирования может достигать ±0,01°. Эффект снижения инерции редуктора пропорционален квадрату передаточного отношения, что эффективно снижает влияние нагрузки на динамическую реакцию шагового двигателя и улучшает стабильность запуска, остановки и коммутации системы.

  • 28JXS40K/28STH Прецизионный шаговый двигатель с планетарным редуктором для углового смещения

+86 0579-86817938-836

[email protected]

28JXS40K/28 -й

28 мм планетарная коробка передач

Допустимый диапазон нагрузки: 1.2n.m ~ 4.0n.m

Планетарная шестерня

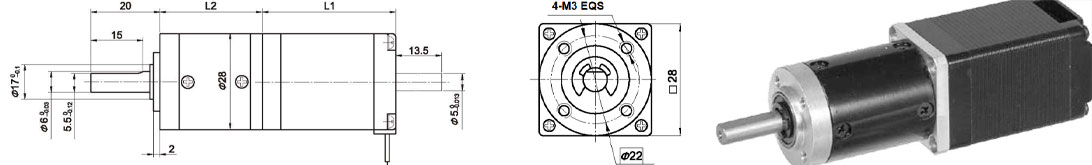

Размеры

Планетарная коробка передач

Кольцевой материал

Металлический

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

35N

Максимум осевая нагрузка вала

25N

Радиальный люфт вала (ближе к фланцу)

0,07 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

1,5 °

Технические характеристики редукторного двигателя

28 -й гибридный шагающий двигатель спецификации

Модель №

Оцененное напряжение

Ток/фаза

Сопротивление/фаза

Индуктивность/фаза

Держа Торгу

# изводов

Ротор инерция

Масса

Длина L1

Максимум Передаточное число

Одиночный вал

V.

А

Ω

мх.

Г.С.

G-M²

глин

мм

28-й 45-0956a

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1: 189

28-й 51-0956a

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1: 189

Один вал, б двойной вал

28JXS40K Планетарная коробка передач

Передаточное отношение

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Число зубчатых передач

1

2

3

4

Длина (L2) мм

31

40.1

49

57.9

Максимум Оцененный крутящий момент кг. см

12

20

32

40

Короткий допустимый крутящий момент кг·см

36

60

96

120

Эффективность %

0.9

0.81

0.73

0.66

Вес г

60

85

95

110

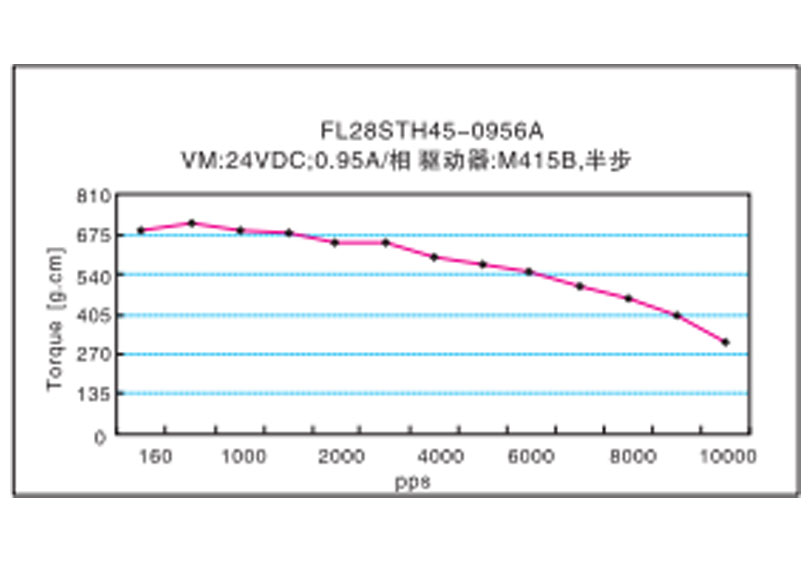

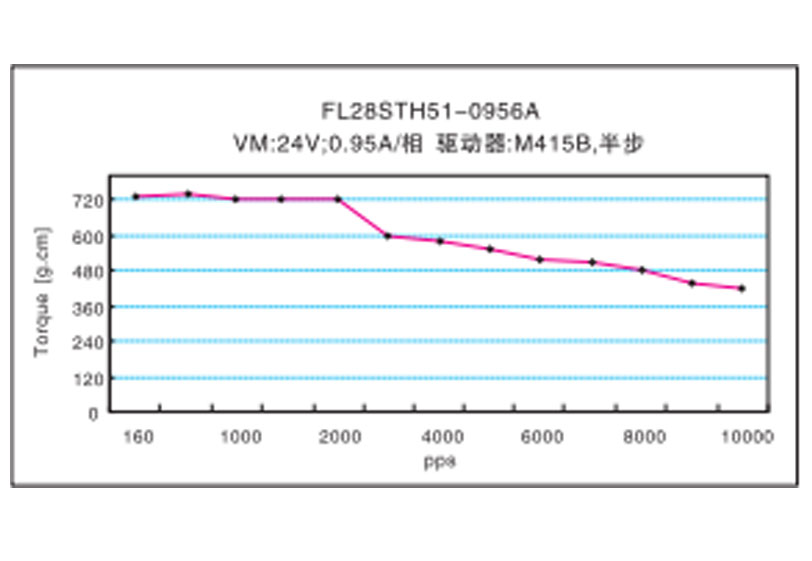

Частотные характеристики
