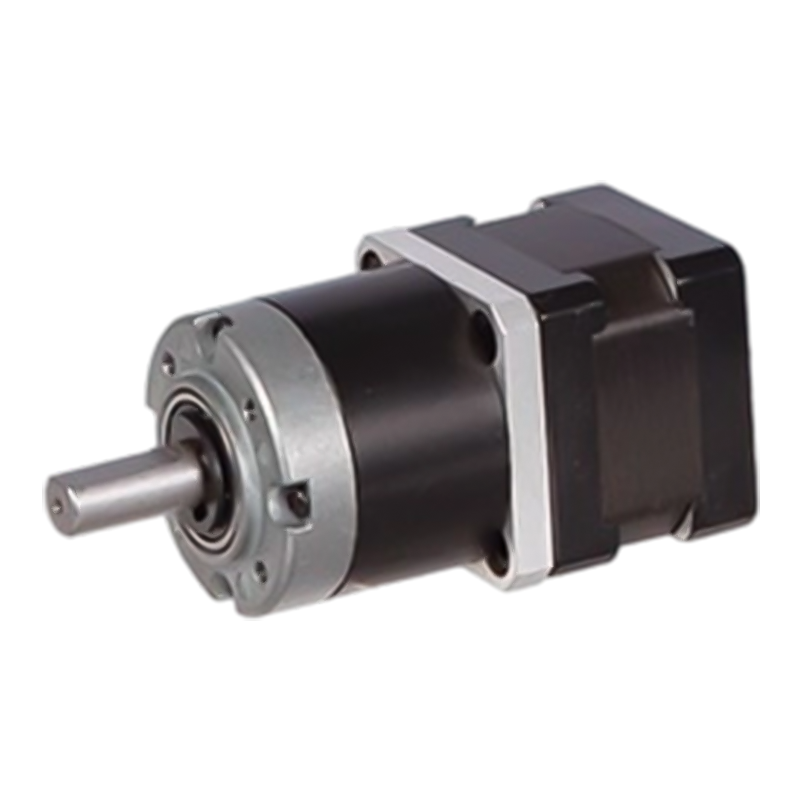

36JXES60K/35STH 36 мм Шаговый двигатель с планетарным редуктором

36JXES60K/35STH 36 мм Шаговый двигатель с планетарным редуктором

36JXES60K/35STH — это гибридный шаговый двигатель с использованием звездчатой передачи, имеющий внутреннее кольцо из металла и порошкового металла, с внешним диаметром 36 мм. Можно выбрать одно из двух материалов внутреннего кольца: порошковый металл (модель 36JXF60K) и металл (модель 36JXE60K).
Передача через редуктор использует внутреннее зацепление, при котором потеря трения между планетарным колесом, солнечным колесом и зубчатым кольцом минимальна. Эффективность передачи обычно составляет от 90% до 95%, что позволяет более эффективно передавать механическую энергию шагового двигателя на нагрузку и снижать потери энергии по сравнению с некоторыми другими методами уменьшения скорости передачи, такими как червячные передачи и червячные редукторы.

  • 36JXES60K/35STH 36 мм Шаговый двигатель с планетарным редуктором

+86 0579-86817938-836

[email protected]

36JXES60K/35 -й

36 мм стандартная коробка передач,

Допустимый диапазон нагрузки: 1.8n.m ~ 6.0n.m

Планетарная шестерня

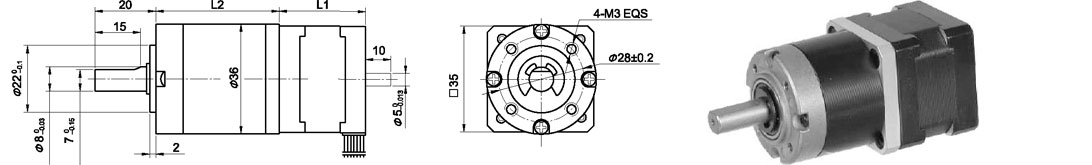

Размеры

Кольцевая передача может быть выбрана в двух материалах: порошковой металл (тип: 36JXF60K), металл (тип: 36JXE60 K)

Планета

Кольцевой материал

Тип E: Металлический тип F: Порошок металла

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤50n

Максимум осевая нагрузка вала

≤30n

Радиальный люфт вала (ближе к фланцу)

≤0,07 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Технические характеристики редукторного двигателя

35 -е место в гибридном ступенчатом двигателе

Модель №

Оцененное напряжение

Ток/фаза

Сопротивление/фаза

Индуктивность/фаза

Держа Торгу

# изводов

Ротор инерция

Масса

Длина L1

Максимум Передаточное число

Одиночный вал

V.

А

Ω

мх.

Г.С.

G-M²

глин

мм

35-й 28-0504a

10

0.5

20

14

1000

4

11

140

28

≤ 1: 264

35-й 36-1004a

2.7

1

2.7

4.3

1400

4

14

180

36

≤1: 189

Один вал, б двойной вал

36JXES60K Планетарная коробка передач

Передаточное отношение

3.71

5.18

14

19

27

51

71

100

139

Число зубчатых передач

1

2

3

Длина (L2) мм

27

34.1

41

Максимум Оцененный крутящий момент кг. см

18

30

48

Короткий допустимый крутящий момент кг·см

54

90

144

Эффективность %

0.9

0.81

0.73

Вес г

195

210

290

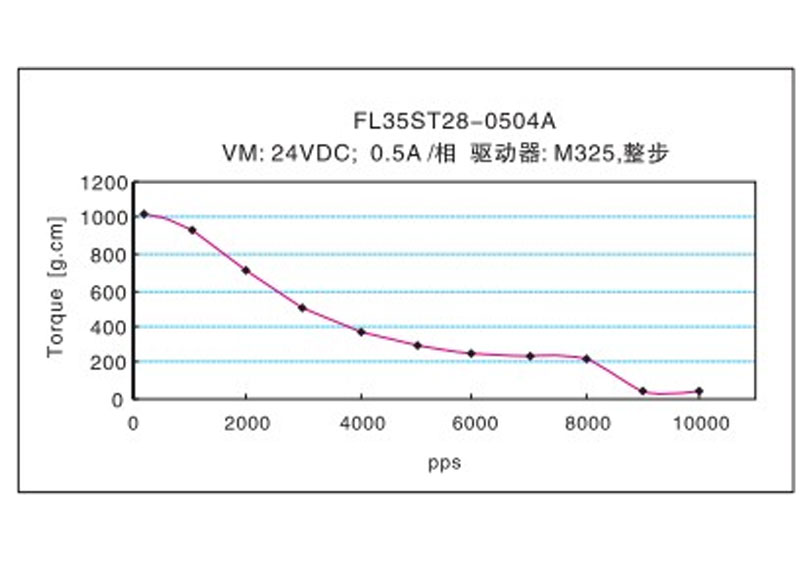

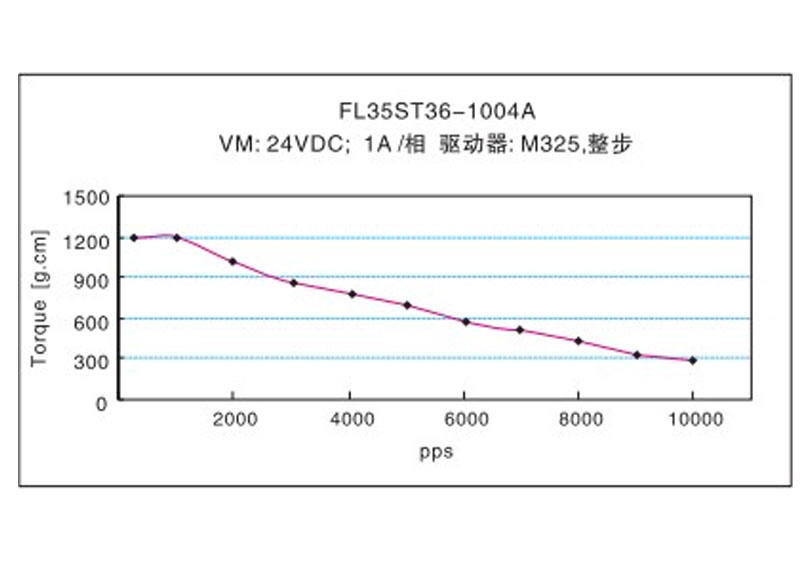

Частотные характеристики
