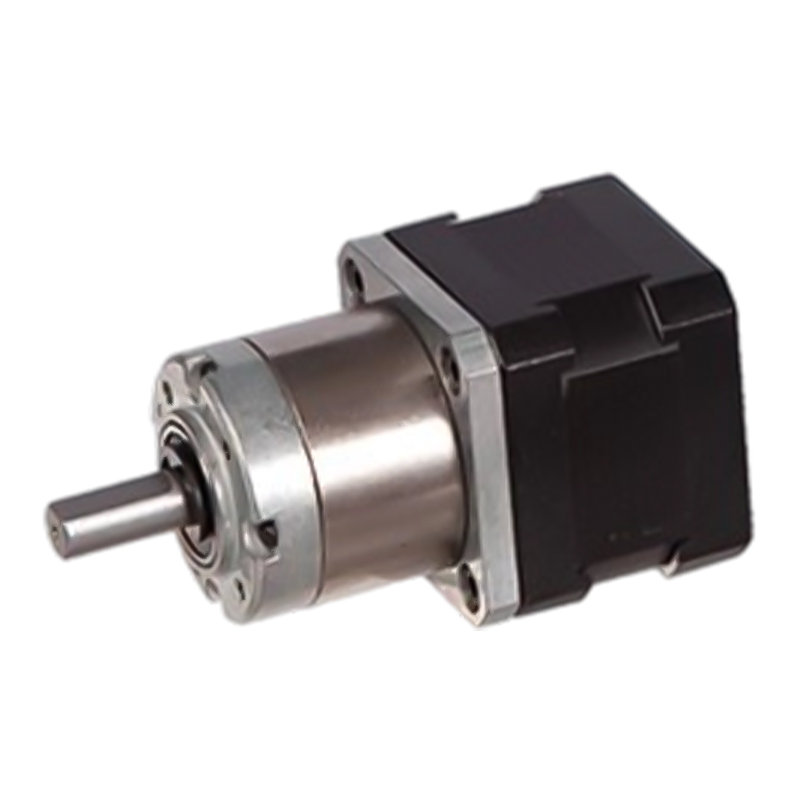

36JXES60K/42STH 12V/24V Шаговый двигатель с планетарным редуктором

36JXES60K/42STH 12V/24V Шаговый двигатель с планетарным редуктором

Модель 36JXES60K/42STH может быть выбрана с двумя вариантами материала внутреннего кольца: порошковый металл (модель 36JXF60K) или металл (модель 36JXE60K), поддерживает двухвольтовую среду 12V/24V, максимальная допустимая радиальная нагрузка ≤50Н.
Конструкция планетарного редуктора обеспечивает равномерное распределение нагрузки на каждое планетарное колесо, уменьшая нагрузку на отдельные зубья, что снижает вибрацию и шум. В то же время рабочие характеристики шагового двигателя остаются относительно стабильными, и его выходные параметры могут поддерживаться на стабильном уровне при различных нагрузках и скоростях. Поэтому планетарный редуктор шагового двигателя обеспечивает хорошую стабильность в процессе работы и может обеспечивать плавный выход мощности.

  • 36JXES60K/42STH 12V/24V Шаговый двигатель с планетарным редуктором

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36 мм стандартная коробка передач,

Допустимый диапазон нагрузки: 1.8n.m ~ 6.0n.m

Планетарная шестерня

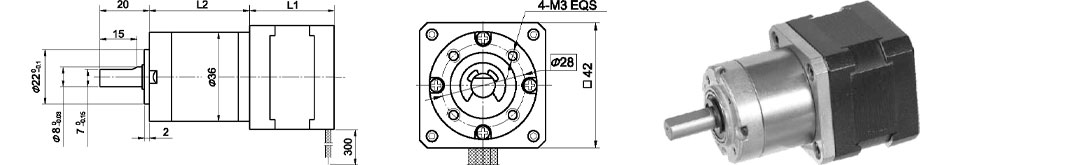

Размеры

Кольцо можно выбрать в двух материалах: порошковой металл (тип: 36JXF60K), металл (тип: 36JXE60K)

Планетарная коробка передач

Кольцевой материал

E Тип: металл F Тип: порошковой металл

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤50n

Максимум осевая нагрузка вала

≤30n

Радиальный люфт вала (ближе к фланцу)

≤0,07 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Технические характеристики редукторного двигателя

42 -е место в гибридном ступенчатом двигателе

Модель №

Оцененное напряжение

Ток/фаза

Сопротивление/фаза

Индуктивность/фаза

Держа Торгу

# изводов

Ротор инерция

Масса

Длина L1

Максимум Передаточное число

Одиночный вал

V.

А

Ω

мх.

Г.С.

G-M²

глин

мм

42-й 33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1: 100

42-й 33-1334а

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1: 71

36JXES60K Планетарная коробка передач

Передаточное отношение

3.71

5.18

14

19

27

51

71

100

139

Число зубчатых передач

1

2

3

Длина (L2) мм

27

34.1

41

Максимум Оцененный крутящий момент кг. см

6

24

50

Короткий допустимый крутящий момент кг·см

20

70

150

Эффективность %

0.9

0.81

0.73

Вес г

195

210

290

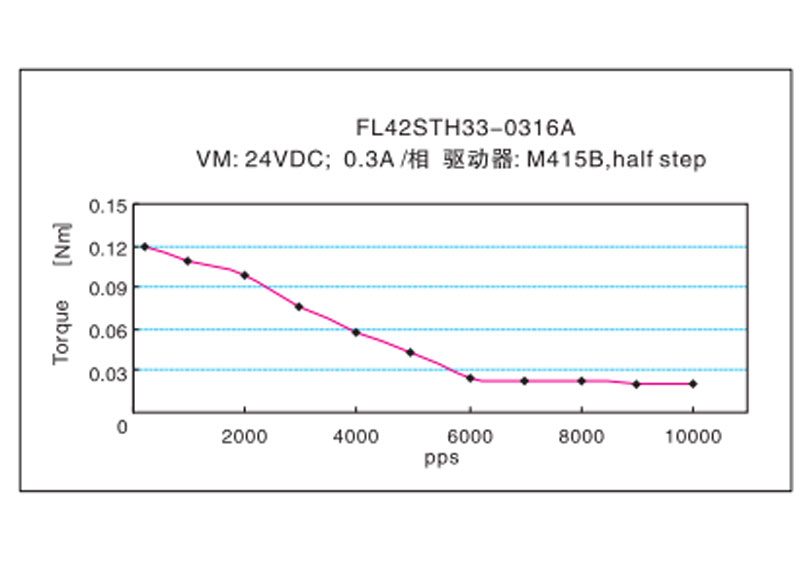

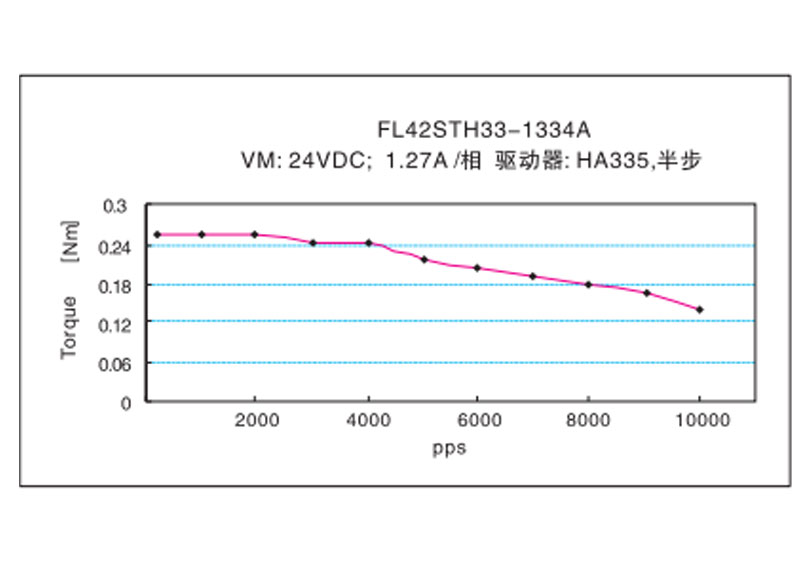

Частотные характеристики
