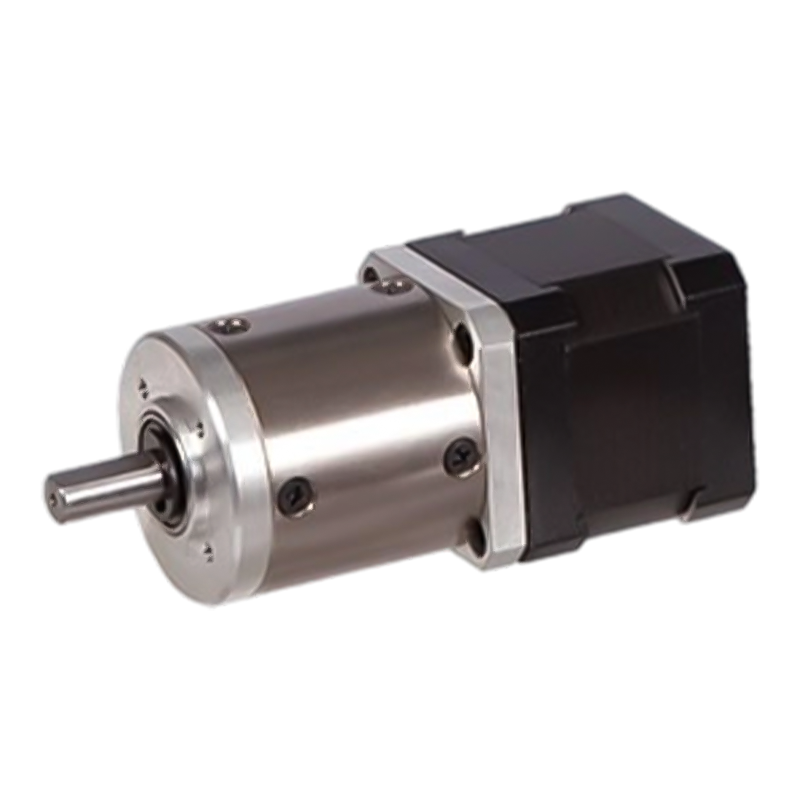

42JX150K/42STH 80N Гибридный шаговый двигатель с планетарным редуктором

42JX150K/42STH 80N Гибридный шаговый двигатель с планетарным редуктором

Гибридный шаговый двигатель с планетарным редуктором 42JX150K/42STH — это высокоэффективный шаговый двигатель, который сочетает в себе преимущества планетарного редуктора, подходящий для приложений, требующих высокой точности и высокого крутящего момента. Двигатель использует металлический кольцевой зубчатый материал, чтобы обеспечить стабильность и долговечность при высоких нагрузках. Его максимальная допустимая радиальная нагрузка составляет 80Н, максимальная допустимая осевая нагрузка — 30Н, радиальный люфт всего 0,06 мм, осевой люфт — 0,3 мм, а люфт без нагрузки составляет менее 1,5°. Эти параметры свидетельствуют о высоких механических характеристиках и точных возможностях управления движением двигателя. Кроме того, двигатель предлагает различные спецификации, включая различные параметры напряжения, тока, сопротивления и индуктивности, а также несколько передаточных чисел и ступеней редуктора, чтобы соответствовать потребностям различных сценариев применения. Благодаря оптимизированному дизайну и высококачественным процессам производства этот двигатель превосходит по эффективности, надежности и долговечности, что делает его идеальным выбором для промышленной автоматизации, точных приборов и робототехники

  • 42JX150K/42STH 80N Гибридный шаговый двигатель с планетарным редуктором
Скачать Запрос из продукта
ПРЕВ：42JXGS100K/42STH 42 мм 3N·m~10N·m шаговый двигатель с планетарным редуктором
Следующая：36JXES60K/42STH 12V/24V Шаговый двигатель с планетарным редуктором

+86 0579-86817938-836

[email protected]

42JX150K/42 -й

42 -миллиметровая армированная коробка передач,

Допустимый диапазон нагрузки: 3n.m ~ 10n.m

Планетарная шестерня для ступени (материал кольцевой шестерни: металл)

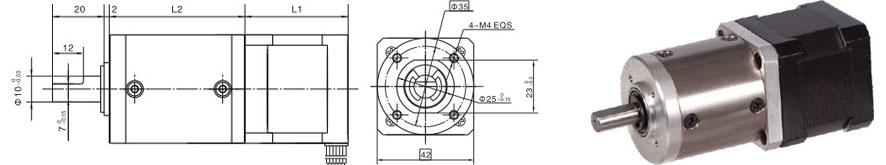

Размеры

Планетарная коробка передач

Кольцевой материал

Металлический

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤80n

Максимум осевая нагрузка вала

≤30n

Радиальный люфт вала (ближе к фланцу)

≤0,06nn

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Технические характеристики редукторного двигателя

42 -е место в гибридном ступенчатом двигателе

Модель №

Оцененное напряжение

Ток/фаза

Сопротивление/фаза

Индуктивность/фаза

Держа Торгу

# изводов

Ротор инерция

Масса

Длина L1

Максимум Передаточное число

Одиночный вал

V.

А

Ω

мх.

Г.С.

G-M²

глин

мм

42-й 33-0956a

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1: 264

42-й 33-0406a

9.6

0.4

24

15

1.6

6

≤ 1: 264

42-й 33-0316A

12

0.31

38.5

21

1.6

6

≤1: 264

42-й 33-1334а

2.8

1.33

2.1

2.5

2.2

4

≤1: 189

42-й 38-1206а

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1: 100

42-й 38-0806a

6

0.8

7.5

6.7

2.6

6

≤1: 100

42-й 38-0406a

12

0.4

30

30

2.6

6

≤1: 100

42-й 38-1684а

2.8

1.68

1.65

3.2

3.6

4

≤1: 71

Один вал, б двойной вал

42JX150K Планетарная коробка передач

Передаточное отношение

3.5

14

17

21

49

61

84

104

126

172

212

294

Число зубчатых передач

1

2

3

4

Длина (L2) мм

32.5

39.2

45.9

52.6

Максимум Оцененный крутящий момент кг. см

30

50

90

150

Короткий допустимый крутящий момент кг·см

90

150

270

450

Эффективность %

0.9

0.81

0.73

0.66

Вес г

320

420

520

620
