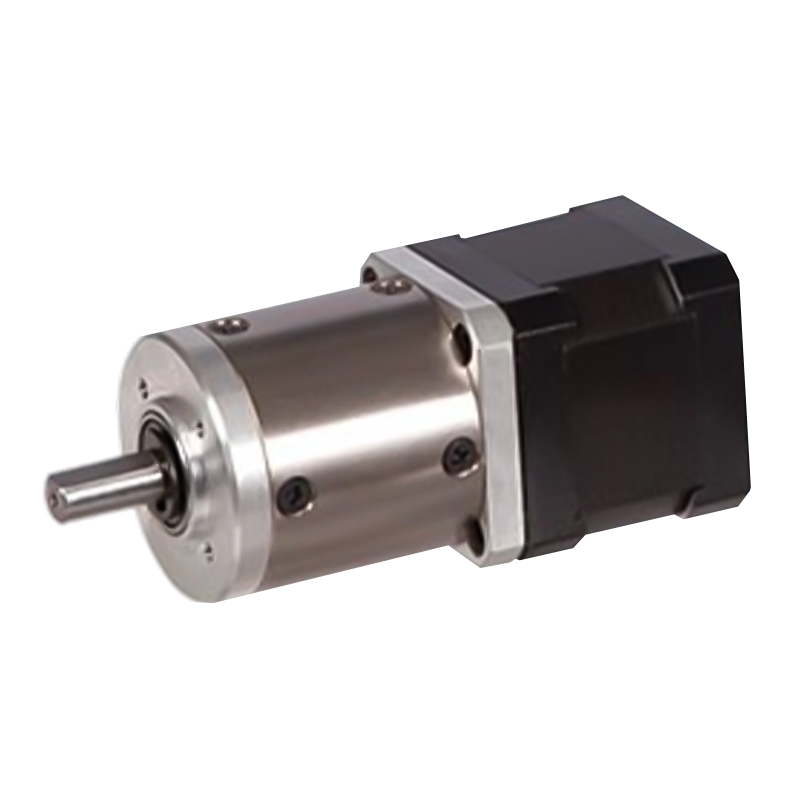

42JXGS100K/42STH 42 мм 3N·m~10N·m шаговый двигатель с планетарным редуктором

42JXGS100K/42STH 42 мм 3N·m~10N·m шаговый двигатель с планетарным редуктором

42JXGS100K/42STH использует металлическое кольцевое зубчатое кольцо и представляет собой планетарный редуктор с наружным диаметром 42 мм, обеспечивающий диапазон крутящего момента от 3N·m до 10N·m.
Шаговый двигатель обладает характеристикой быстрого отклика и может достичь стабильного рабочего состояния за короткое время. Динамическая реакция системы значительно улучшается благодаря сочетанию низкой инерции планетарного редуктора шагового двигателя. Он может быстро запускаться, останавливаться и изменять направление, что позволяет удовлетворять потребности приложений с высокими требованиями к динамическим характеристикам, таким как быстрая позиционировка и частые циклы запуска-остановки на автоматизированных производственных линиях.

  • 42JXGS100K/42STH 42 мм 3N·m~10N·m шаговый двигатель с планетарным редуктором

+86 0579-86817938-836

[email protected]

42JXGS100K/42 -й

42 -мм планетарная коробка передач

Допустимый диапазон нагрузки: 3n.m ~ 10n.m

Планетарная шестерня

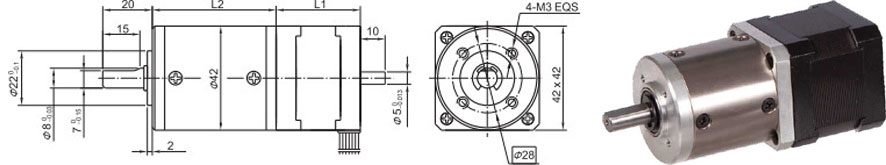

Размеры

Планетарная коробка передач

Кольцевой материал

Металл

Подшипник на выходе

Шариковые подшипники

Максимум Радиальная нагрузка (10 мм от фланца)

≤50n

Максимум осевая нагрузка вала

≤30n

Радиальный люфт вала (ближе к фланцу)

≤0,07 мм

Осевая игра вала

≤0,3 мм

Зазор при отсутствии нагрузки

≤1,5 °

Технические характеристики редукторного двигателя

42 -е место в гибридном ступенчатом двигателе

Модель №

Оцененное напряжение

Ток/фаза

Сопротивление/фаза

Индуктивность/фаза

Держа Торгу

# изводов

Ротор инерция

Масса

Длина L1

Максимум Передаточное число

Одиночный вал

V.

А

Ω

мх.

Г.С.

G-M²

глин

мм

42-й 33-1334а

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42-й 38-1684а

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1: 91

40JXGS100K Planetary Seargement Secriptions

Передаточное отношение

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Число зубчатых передач

1

2

3

4

Длина (L2) мм

36.9

47.4

57.7

68

Максимум Оцененный крутящий момент кг. см

30

50

80

100

Короткий допустимый крутящий момент кг·см

90

150

240

300

Эффективность %

0.9

0.81

0.73

0.66

Вес г

200

270

330

410

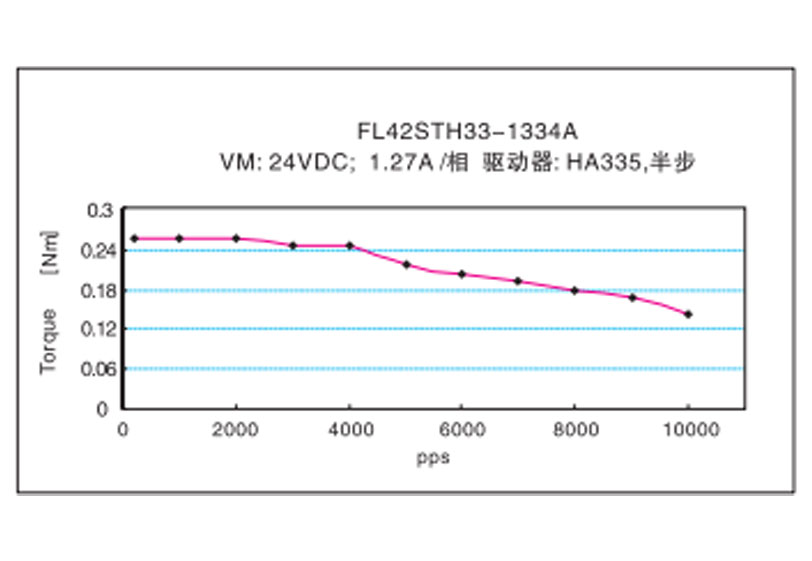

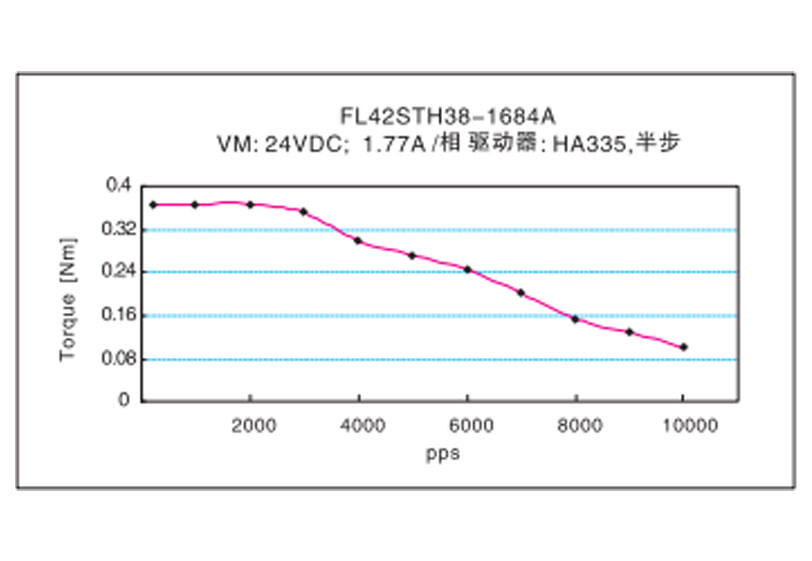

Частотные характеристики
